高砂製作所の電力回生機能付き　２５ｋＷ・１００ｋＷ直流電源はバッテリシミュレータ（疑似電池装置：バッテリエミュレータ）として、
回生モータや回生ブレーキのインバータ試験用電源として最適な双方向直流電源です。

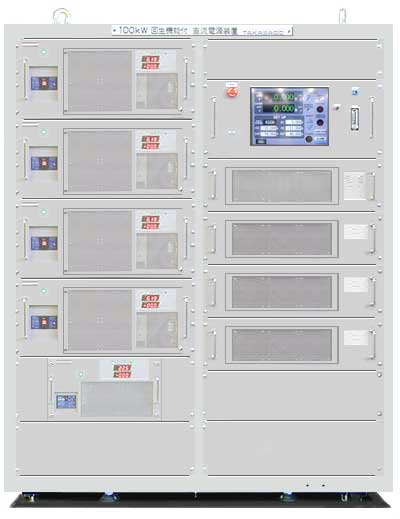

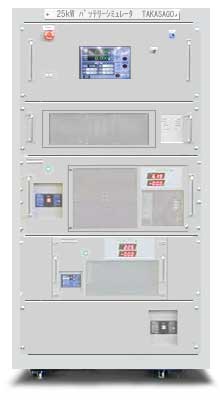

●　２５ｋＷタイプ	●　１００ｋＷタイプ

概　説
	電力回生機能付き、直流電源とは、電源が電流を吸い込む（回生電流）能力を電力回生技術により出力電流（力行電流）と同等に強化した双方向直流電源で、被試験装置（負荷又は充電）にＡＣラインから電力を供給する電源機能と、その被試験装置（発電又は放電）から電力を吸収し、抵抗式又は半導体式ドロッパのように回路内でエネルギをすべて熱損失（ジュール熱）にして捨てる方式ではなく、ＡＣラインへ電力を回生する電力回生機能付き電子負荷装置機能を装備した電力回生型　双方向直流電源です。 そのため、大型蓄電池（ハイブリッド用バッテリの充放電）などや、回生モータ（回生ブレーキ）や、直流モータなど減速時に、直流発電機となるような負荷の起電力を、電源が吸い込みその電力をＡＣラインへ回生することが可能で、エネルギを有効利用するようにした電源です。 この回生電源は、回生機能により非常にコンパクトな電源です、またローノイズな回生方式な為、ＡＣラインへのノイズの影響はほとんどありません。 回生機能は、電気の節約のほかに、設置スペースの節減（抵抗架のような無駄なスペースが不要、また電源装置と回生装置が分かれている他のシステムと違い当社の回生技術は、電源そのものが双方向なため、ほぼ一般的な直流電源分のスペースだけで回生もします。）や空調設備の負担も低減（直流電源機能、回生電源機能とも高効率であることと、回生時のエネルギを再利用しますので地球温暖化防止のための温室効果ガス（CO2）排出量の低減するだけではなく、水冷塔のような特別な設備も空調設備の大幅増強なども不要で、設備面でも空調が消費する電力も大幅に低減されます。）します。トータルで環境負荷低減することにより、お客様の環境競争力に貢献します。
設定範囲

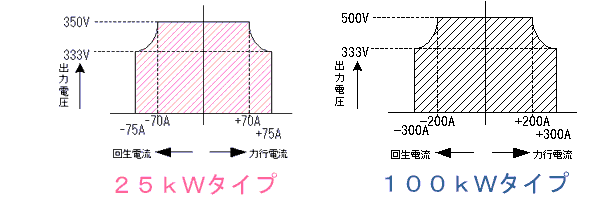

	電圧：０Ｖ～５００Ｖ（１０００Ｖまで対応可能） 電流：０Ａ～±３００Ａ（力行・ 回生共：１００ｋＷ）の実績 力行（りきこう）： 本装置側が通常の電源装置と同じように、ＡＣラインから電力を消費し直流に変換し、電力を負荷に供給している状態：ソース能力 回生　　　　　　： 本装置側が電子負荷（疑似負荷・模擬負荷）として負荷装置から電力を吸収しＡＣラインに回生している状態：シンク能力
	３５０Ｖタイプ５００Ｖタイプのほかにも、低い電圧から１ｋＶまで対応可能です。お気軽にお問い合わせください。
制御モ－ド
	力行：定電圧（ＣＶ）／定電流（ＣＣ） 回生：定電圧（ＣＶ）／定電流（ＣＣ） 力行⇔回生切替え応答時間：負荷電流の +100%～-100%の急変に対し5mS以内 力行⇔回生切り替え機能：自動切替え（CVモ－ド） ※ 負荷電流の極性により、力行(充電)または回生の何れかが決定する。 切替え時に電圧ノッチ等は発生せず、スム－スに移行する。
応用例

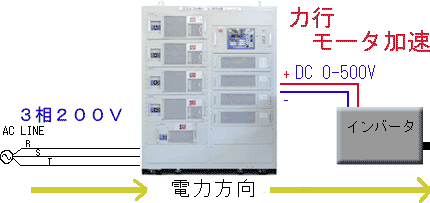

▼インバータ・モータ等の駆動用直流電源として

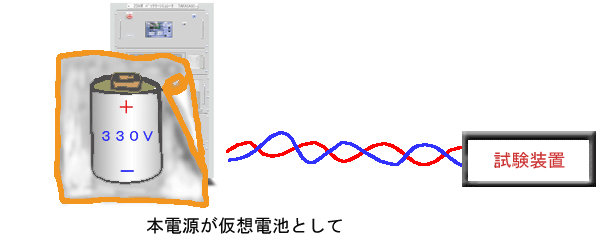

▼バッテリシミュレータとして

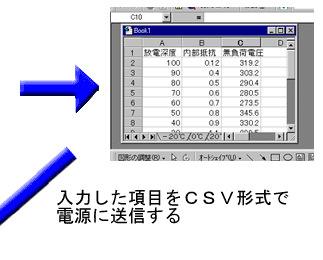

	燃料電池自動車（ＦＣＥＶ）・電気自動車（ＥＶ）・ハイブリッド式電気自動車（ＨＥＶ）のモータ駆動用インバータなどの電装品の試験を行うバッテリーシミュレータ（模擬電池装置：バッテリーエミュレータ）として様々な電池の特性を再現出来ます。 例えば、燃料電池（Fuel Cell）部と電装部を同時開発している場合や即座に燃料電池ＵＮＩＴを電装装置の試験に使えない場合、その特性を入力することにより特定の放電パターンを再現出来ます また二次電池の模擬電池として使用する場合、放電特性に加え、充電特性も入力でき理論的に永遠に充電・放電出来る模擬電池となり過充電や過放電を気にせず試験出来ます。 電池劣化状態などの特殊条件上での電池特性を入力することにより、電池シミュレータによる電装品のフェールセーフ試験が繰り返し可能となります。 過充電や電池規定電圧を超えるような過電圧状態が発生してもバッテリーシミュレータなら、電池の発火や破裂の心配が無く、防爆槽や排煙装置の無い場所での実験が可能となります。

仕様例
			２５ｋＷタイプ			１００ｋＷタイプ
設定／制御
			設定範囲	設定分解能		設定範囲	設定分解能
	定電圧	L　レンジ	0.00V～80.00V　※	0.02V		0.00V～80.00V　※	0.02V
		H　レンジ	0.0V～350V　※	0.1V		0.0V～500.0V　※	0.2V
			※　０Vオプションなしの場合　２０V～最大電圧になります。
	定電流	力行	0.00～75.00A	0.25A		0～300A	1A
		回生	-75.00A～0.00A	0.25A		-300A～0A	1A
計測
	電圧		-1.00V～350.00V	0.01V		-1.00V～500.00V	0.02V
	電流	L　レンジ	±7.5000A	0.5mA		±30.000A	1mA
		H　レンジ	±78.000A	5mA		±315.00A	10mA

当社では、１００ｋＷの他に２５ｋＷ～数ＭＷまで作製可能です。また追加でリップル重畳機能や電流遮断法による抵抗測定や交流インピーダンス法による測定が必要な場合についてもご相談ください。詳しくは、お近くの営業へご相談下さい。
