【ディスクトップ形TC−911B、EX-12DB】
【ラックマウント形TC−911F,FXOP−01TB】

アダプタ本体とAD-DAボード


適応機種



システム構成TC-911B(TC-911F)はGP-IB、RS-232Cの2種のインターフェースポートを持ったプログラマーで、TASC-BUSにより、FKシリーズ電子負荷装置(TASC-BUS IF内蔵)、EX・UX直流電源[オプションのAD-DA UNIT EX−12DB(FXOP-01TB)を内蔵することにより]、とコンピュータの間で双方向通信を行います。FK、EX、UXシリーズを合計16台まで、1台のTC−911B(TC-911F)でコントロールできます。TASC-BUSケーブルはコネクタ付20芯フラットケーブルで簡単に接続できます。( )内は、FXシリーズ用ラックマウント形です。FXOP-01TBは工場オプションです。

特 長

  • FKシリーズはパソコンで全ての動作モードでの設定と電圧、電流、電力の各計測値と設定値のリードバックが可能
  • EX、UXシリーズはパソコンによる電圧、電流の設定と設定値のリードバックが可能
  • 各設定値と計測値をパソコンのソフトウェア上で実数値で扱うことが可能
  • 信号ケーブルは機械の側面を利用して接続されるため背面操作を妨げません
  • TC-911B用のスペースがラック右端に確保されているためすっきりしたラックマウントが可能です

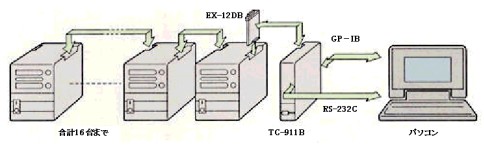

システム例

EX電源のカスケート接続例

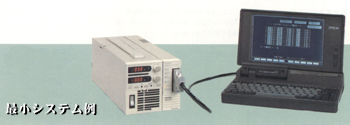

最小システム例

最小システム例



EX-12DB (FXOP-01TB)EX-12DB(FXOP-01TB)はEX、UXシリーズ専用のDA-ADボードで、EX、UXシリーズ本体のスロットに実装されます。TASC-BUSでのコンピュータコントロールに必要になります。EX-12DB(FXOP-01TB)にはローカルバスケーブル(20Pフラットケーブル25mm)が添付されます。( )内は、FXシリーズ用ラックマウント形用です。FXOP-01TBは工場オプションです。

EX-12DB(FXOP-01TB) コントロール機能
   ( )内は、FXシリーズ用ラックマウント形用です。
 動  作  制御項目 分解能、機能
 設  定  定電圧値 0.025%
定電流値 0.025%
OVP値 約0.4%
OCP値 約0.4%
出力スイッチ ON/OFF
入力トリップ トリップコマンドによりNFBトリップ
アラームリセット アラームによるスイッチング停止からの復帰
 読み出し  出力電圧 0.025%
出力電流 0.025%
ステータス CV,CC
アラーム OVP,OCP,OHP
設定値 各設定値をリードバック
I.D 形名・各設定フルスケール



信号ケーブル

形  名 仕  様  希望販売価格(円・税別)
 TASC-50 20Pフラットケーブル33mm
TASCバスケーブル
500
 TASC-500  20Pフラットケーブル(中継コネクター含む)500mm
TASCバスケーブル
2,000



価  格
形状 品名 適用機種 希望販売価格(円・税別)
ディスクトップ形 TC-911B EX,EX2,FK,UX ¥70,000
EX-12DB EX,EX2,UX ¥58,000
ラックマウント形 TC-911F FX お問い合わせください。
FXOP-01TB FX(工場オプション) お問い合わせください。


F A Q
TC−911とパソコンの接続に関するよくある質問について
