環境技術で電力の地産地消を実現 電源機器

HX-G2 / HX-G4 FIシリーズ

同電圧の機種混在・10台まで並列運転が可能です。

2020年3月販売終了(後継機種はHX-S-G)

HX-G2 / HX-G4 FIシリーズ

  • 電圧:0~30V/0~60V/0~500V/0~1000V
  • 電流:6kW~120kW
  • 価格:700,000~円(税抜)
特長
1.インテリジェント並列運転機能搭載。
容量の異なる同電圧の機種混在で合計10台まで並列運転可能
2.専用ケーブルで台数も合計容量も自動識
3.フルデジタル制御でさらに便利に 4.高速応答1msで大電力タイプでも高安定
5.先進のスイッチング技術で高効率90%以上を実現 6.シリアル通信ポート標準装備
7.オプション機能の充実(内部抵抗可変、シーケンシャルON/OFF、立上りモード選択機能など) 8.入力(動作電源)は国内向け三相200Vのほか海外で主流の三相400Vの(342V~440V)にも対応
9.50μm以上の粒子に対応した防塵フィルター標準装備 10.防塵フィルター装着状態で周囲温度50℃でも100%連続出力可能
11.信頼性の向上で3年保証を実現
関連アプリケーション


用途事例

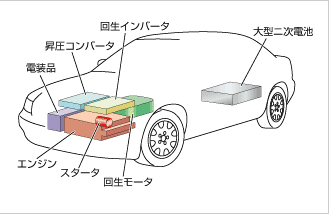

大型電池用の充放電に回生モータやインバータ・コンバータ評価用に

高速応答、大電力を必要とするインバータ、大容量DC/DCコンバータなどの電気パワートレインなどの評価用として、オプションの内部抵抗可変機能でエンジンスタータ、モーター評価の模擬電池として、また、最大80%以上をACラインに回生する電力回生型直流電子負荷RL-6000Lと組み合わせて高効率な大型二次電池の充電・放電や、力行・回生を伴う回生モータやインバータなどの評価システム用としても利用できます。

通信

局舎電源、通信機器、ルータ、サーバー試験(DC-48V,DC400V)

電力

バックアップ電源(DC110V)、開閉器試験、自然エネルギー(太陽光発電、風力等)の模擬電源、燃料電池も模擬電源として

バーイン用電源に

冷却風の前面吸気を使用していますので、隙間を空けずに重ねて実装することが可能です。また、背面コントロール線もコネクタを介して接続しますので脱着が容易です。

コンデンサエージング

冷却風の前面吸気を使用していますので、隙間を空けずに重ねて実装することが可能です。また、背面コントロール線もコネクタを介して接続しますので脱着が容易です。
