2017年9月生産終了 マルチモード電子負荷装置
【FKシリーズ】

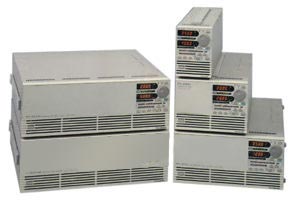

FKシリーズ


仕様はこちら プログラマはこちら



概 説

FKシリーズは定電流、定抵抗、定電圧、定電力の4モードを持つ小形・多機能電子負荷装置です。 このマルチモードによりスイッチング電源など電子機器の試験から太陽電池などのエネルギー関連の 開発まで幅広い用途に使用できます。



特 長

  • 従来品と比較して約1/2の小形化を実現、1/4ラックサイズで負荷電力を200Wと小形・大電力です
  • フルデジタル制御により各設定値を高分解能で正確にセットできます
  • 定電流、定抵抗、定電圧、定電力のマルチモードで使用できます
  • 使用電圧範囲がLタイプは1.5V〜150V、Hタイプは5V〜500Vと広くなっています
  • 同一機種8台までの並列接続(FK−1000L、FK−1000Hはブースター使用)により負荷電力を増大できます(最大8kWまで)また、設定値と計測値をマスター機に集中表示できます
  • ΔR機能で定電圧モード時の内部抵抗を可変できます
  • 直流電流EX、UXシリーズとの組合せで充放電システムを構成できます
  • GP−IB/RS−232CプログラマーTC−911Aを利用しパソコンによるコントロールと読み出しができます。


ラインアップ・価格

形 名負荷電力使用電圧範囲最大電流 希望販売価格(円・税別)
FK -200L(生産中止品)200W1.5〜150V 40A¥220,000
FK-400L(生産中止品)400W 80A¥300,000
FK-600L(生産中止品)600W 120A¥385,000
FK-1000L(生産中止品)1000W 200A¥550,000
FK-200H
(2017年9月生産終了)
200W5〜500V 10A¥240,000
FK-400H
(2017年9月生産終了)
400W 20A¥330,000
FK-600H
(2017年9月生産終了)
600W 30A¥430,000
FK-1000H
(2017年9月生産終了)
1000W 50A¥600,000
共通仕様
ダイナミック動作
 動作モード 定電流、定抵抗、定電圧、定電力(ただし同一レンジ内にて)
 周波数可変範囲 0.5Hz〜10kHz:3レンジ
 周波数確度 3%±(各レンジの0.5%)
 デューティ可変範囲 5〜95%(1%ステップ)
 レスポンス設定 20μs,50μs,100μs,200μs,500μs,1ms,2ms,5ms
(定電流モードに適用、電流の10%〜90%の変化に対して)
リーモートセンシング 最大5VDCまで補償
外部コントロール 動作モード、コントロール入力、モード切り替え入力、負荷ON/OFF入力、
ダイナミックON/OFF入力、負荷ON/OFF信号出力、ショートモード信号出力、
補助電源出力、トリガー信号出力、アラーム信号出力、電流モニター出力
メモリー機能 合計3種類の設定条件を記憶可能。内容は、リチウムバッテリーによりバックアップされる。
保護機能 過電流(OCP)、過電圧(OVP)、過温度(OHP)、過電力(OPP)、逆接続(RCP)
伝導、ふく射ノイズ VCCI第2種、FCCクラスB相当
動作電源 AC90〜130V/180〜260V 切り替え 50Hz/60Hz
動作環境 周囲温度0〜40℃、湿度20〜80%RH(凍結、結露、腐食性ガスのないこと)
ブースター
FK-1000LB(生産中止品) 負荷電力 1000W(FK-1000L用)

¥470,000 (円・税別)

FK-1000HB
(2017年9月生産終了)
負荷電力 1000W(FK-1000H用) ¥520,000 (円・税別)
大容量機種
大容量のイメージ

大容量機種はFK-1000L、FK-1000Hとブースターとの組合せを基本に構成され、 操作性を考慮した専用移動架と端子バーなどの専用パーツによりシステムアップされます。

形名 容量 外形寸法(mm) 希望販売価格(円・税別)
FK-2000L(生産中止品) 2kW 540(W)× 800(H)×650(D) 1,430,000
FK-3000L(生産中止品) 3kW 540(W)×1,000(H)×650(D) 1,985,000
FK-4000L(生産中止品) 4kW 540(W)×1,200(H)×650(D) 2,565,000
FK-5000L(生産中止品) 5kW 540(W)×1,400(H)×650(D) 3,125,000
FK-6000L(生産中止品) 6kW 540(W)×1,600(H)×650(D) 3,700,000
FK-7000L(生産中止品) 7kW 540(W)×1,800(H)×650(D) 4,270,000
FK-8000L(生産中止品) 8kW 540(W)×2,000(H)×650(D) 4,860,000
FK-2000H
(2017年9月生産終了)
2kW 540(W)× 800(H)×650(D) 1,510,000
FK-3000H
(2017年9月生産終了)
3kW 540(W)×1,000(H)×650(D) 2,115,000
FK-4000H
(2017年9月生産終了)
4kW 540(W)×1,200(H)×650(D) 2,725,000
FK-5000H
(2017年9月生産終了)
5kW 540(W)×1,400(H)×650(D) 3,328,000
FK-6000H
(2017年9月生産終了)
6kW 540(W)×1,600(H)×650(D) 3,880,000
FK-7000H
(2017年9月生産終了)
7kW 540(W)×1,800(H)×650(D) 4,555,000
FK-8000H
(2017年9月生産終了)
8kW 540(W)×2,104(H)×650(D) 5,170,000

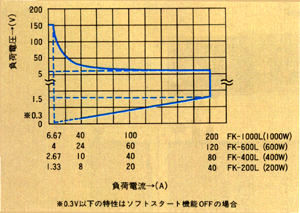

FK-Lシリーズ動作領域

FK-Lシリーズ動作領域

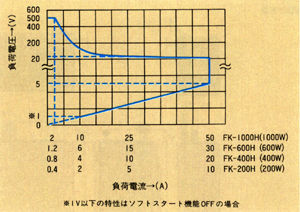

FK-Hシリーズ動作領域

FK-Hシリーズ動作領域

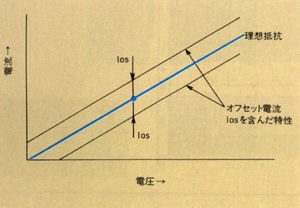

定抵抗モードオフセット電流

定抵抗モードオフセット電流

前面ロード端子オプション
端子カバー1端子カバー2

実験などのデスクトップユースに前面より接続できる前面ロード端子オプションがあります。
電子負荷形名 オプション形名 希望販売価格(円・税別)
FK-200L(生産中止品) FK-OPO1 15,000
FK-200H
(2017年9月生産終了)
FK-OPO3 15,000
