特 長
- 6～7レンジを切り換えることによって各レンジの電流範囲ごとに10回転のポテンショメーターで微細に設定可能
- マイクロアンペア以下の低いレンジでも高性能の定電流特性
- 定電流特性の過渡応答速度を速くし負荷変動によるオーバーシュートを解決
- 電圧･抵抗による出力電流可変、レンジ切換え信号により出力電流範囲の自動切換えなど各種リモートコントロール可能
アプリケーション
- ヒューズの溶断試験に…
- 高抵抗の測定に…
- 接触抵抗の測定に…
- 各種精密計測に…
|
仕様／形名 |

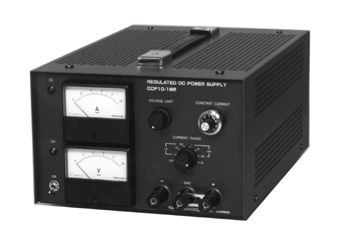

CCP10-1MR |
CCP150-01MR |
CCP500-005MR |
|
出力電流範囲（DC） |
0～1、10、100μA/1、10、100mA/1A(7レンジ) |
0～1、10、100μA/1、10、100mA(6レンジ) |
0～1、10、100μA/1、10、50mA(6レンジ) |
|
最大出力電圧（VDC） |
10 |
150 |
500 |
|
電圧リミッター（VDC） |
0～10Vで連続可変 |
0～150Vで連続可変 |
0～500Vで連続可変 |
|
最大入力電力（約VA） |
40 |
50 |
55 |
|
出力極性 |
正（+）、接地またはフローティング |
負（-）、接地またはフローティング |
|
寸法本体（最大値） |
(W)mm |
210 |
210 |
|
(H)mm |
130（150） |
130（150） |
|
(D)mm |
290（312） |
310（３４２） |
|
重量（約）㎏ |
5.2 |
5.2 |
6.2 |
|
価格（￥） |
220,000 |
231,000 |
308,000 |
共通仕様
| 定電流安定度 | ： | 0.1%以下（各レンジフルスケールに対して:入力または負荷の全変動に対して） |
| 定電流リップル(r.m.s) | ： | 0.1%（各レンジフルスケールに対して） |
| 入力電源 | ： | 100VAC±10% 50/60Hz 1φ |
| 冷却方式 | ： | 自然空冷 |
| 動作環境 | ： | 温度 0～40℃、湿度10%～90%（凍結、結露、腐食性ガスのないこと） |
| 設定つまみ回転数 | ： | 電圧1回転、電流10回転 |
| その他 | ： | CCPシリーズは出力電流レンジの外部コントロールが可能です。
レンジ切換え信号:各レンジ信号線ーコモン線間を無電圧接点メイク信号にて切り換え。 |
| 形状 | ： | PM |
| ラックマウントアクセサリー | ： | PH-P |
| | |
|
