【生産中止品】
交直両用プログラマブル電子スイッチ
【PES-50形】

交直両用プログラマブル電子スイッチ
詳細仕様はこちらをクリック

概　説

PES-50形は、大電流を高速でON/OFFできるプログラマブル電子スイッチで、ON時間、OFF時間、スイッチ動作の開始位相角、その他の動作モードのプログラムができ、しかも交流、直流どちらでも使用できます。そのため、ONモード(通電)による起動試験、OFFモード(瞬停)による信頼性試験のデータ収集などをはじめ幅広い試験が可能です。また、使用電圧範囲が広く、輸出入電子機器の試験に対応でき、さらにプログラムを本体に記憶することで操作の効率アップを計ることができます。 GP-IBインターフェイスの標準装備で自動化にも対応しています。



特　長

  • 投入位相角を１度ステップで設定可能
  • 動作パターンを１０種類まで記憶、任意に再現可能
  • スイッチ速度が速い
  • 負荷の大小にあわせスイッチユニット数を調整するため低価格
  • ＧＰ-ＩＢインターフェィス装備で自動化に対応

アプリケーション
  • デジタル機器の瞬時停電に対する信頼性試験（ＯＮ／ＯＦＦモード）に・・・
  • 電源機器等の突入電流・保持時間試験（ＯＮ／ＯＦＦモード）に・・・
  • ヒューズ等の溶断試験（ＯＮモード）に・・・
  • 回転機器の試験（ＯＮ／ＯＦＦモード）に・・・


ON/OFFモード出力例
●ONモード
ONモードでは、イベント時はスイッチON(出力≒入力)、ノーマル時はスイッチOFF(出力=0)となります。
●OFFモード
OFFモードでは、イベント時はスイッチOFF(出力=0)、ノーマル時はスイッチＯＮ(出力≒入力)となります。
出力例（ＯＮモード）
出力例（ＯＦＦモード）

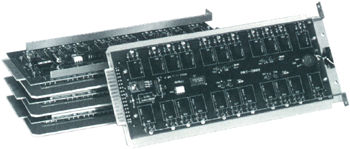

PES-U(スイッチユニット)

ＰＥＳ－Ｕ（スイッチユニット） PES-Uは、PES-50形のスイッチユニットです。PES-50形はPES-Uを次々と実装することで通過電流を増やすことができ1台につき４枚まで組み込めます。PES-U１枚の最大通過電流は、12.5Aです。
　
