　KX Series
小形スイッチング方式
定電圧・定電流直流電源
KX-100L （写真右）
100Wタイプでファンレス方式
出力電圧範囲：０〜４０Ｖ
外形寸法 横71mmX高さ138mmX奥行き337mm
質量３ｋｇ以下

KX-210L （写真左）
210Wタイプ
出力電圧範囲：０〜６０Ｖ
横85 x 高さ138 x奥行き 378
（設定つまみ、端子含む）３．６ｋｇ以下
写真　左上：ＫＸ−２１０Ｌ　写真　右上：ＫＸ−１００Ｌ
KX-100H
100Wタイプでファンレス方式
出力電圧範囲：０〜１６０Ｖ
外形寸法 横71mmX高さ138mmX奥行き337mm 質量３ｋｇ以下
写真　上：ＫＸ−１００Ｈ

主　用　途

小型でも広い電圧範囲と低圧側でのパワーが必要な用途。パソコンで制御したい、また、メモリキーにより、任意の設定電圧／電流をワンタッチで切り替え可能。
（例　Memory A:key=3.30V　B:=2.97V　C:=3.63V）
小型で静粛性に優れているため設置場所が広がりました。
機種 出力電圧 出力電流 価格（￥）
KX-100L 0〜40V 0〜10A(ズーム電源説明参照) ７９，８００円
KX-210L 0〜60V 0〜14A(ズーム電源説明参照) １１０，０００円
KX-100H 0〜160V 0〜2.5A(ズーム電源説明参照) ７９，８００円
概要
  • ＫＸシリーズは、スイッチング方式でゼロから可変できる直流定電圧／定電流方式の直流電源です。
    ズーム方式の採用により、１００Ｗ以内の出力電力で4 倍のエクステンドレシオ（拡張比）を実現できます。（注１）
  • 定電圧または定電流のどちらのモードでも使用することができ、ゼロからフルスケールまで、任意に設定することができます。
  • フルデジタル制御により、正確で再現性に優れた設定が可能です。
注１． ズ−ム方式とは、定電力形の出力範囲を持ち、電圧（電流）の低いところでは高い電流（電圧）を出力できるものです。
ＫＸのズーム機能
≪特　長≫
○　ズーム電源
１台数役。電圧、電流の組合せによって何役もこなせます。実験などで、直流安定化電源が色々な電圧、電流の組合せで必要な場合に最適な直流電源です。
○　小型・軽量
スイッチング方式により同じ出力電力のドロッパ方式と比較すると、約１／３の体積と約１／２の質量です。また、自然空冷（ファンなし）の採用で静粛性に優れています。（１００Ｗタイプ）
○　プリセットメモリ機能
３組までの出力電圧、電流の組合せを書き込み、読み出しができます。簡単な操作で電圧の変動試験などが実施できます。
○　デジタル通信
シリアル通信ポート（ＲＳ２３２Ｃ）を標準装備しており、パソコンやシーケンサから出力電圧値、出力電流値、過電圧保護値、過電流保護値、ＯＵＴＰＵＴ ＯＮ／ＯＦＦ等の設定が可能です。また出力電圧、出力電流の測定値、アラーム及びステータスを読み出すことができます。
○　シンク機能ＯＦＦ(sink off)
バッテリーやスーパキャパシタ、大容量コンデンサーなど、二次電池等の充電部分のある回路に電源を供給するとき、ＫＸはシンク電流をＯＦＦに設定することにより、電源側が出力ＯＦＦ時や設定電圧を下げたときに、負荷側の充電部分から電源側に流れる逆電流を少なくして、負荷側の充電部分に及ぼす影響を低減できます。
シンク機能ＯＦＦ
※ シンクＯＦＦ設定でも、回路の漏れ電流の為、約数十mA程度の電流が逆流する為、長時間逆流状態が続く場合や負荷側に影響が有る場合は別途対策がが必要な場合が有ります。（工場出荷時の設定は、シンクＯＮです）
○　リモートセンス機能(remote sensing)
定電圧動作時、出力端子から負荷端までの配線による電圧降下を補償する機能です。

例　負荷回路の定格電圧が３．３Ｖでその最低動作保証電圧３．０Ｖの場合、電源出力電圧を、負荷の電源ＯＦＦかスタンバイモードやパワーマネージメントモードなどの消費電流の少ない時に３．３Ｖに調整すると、動作時に負荷端で動作電圧が下がり負荷回路の動作に支障が生じることがあります。これは電源と負荷とのわずかな配線材の電圧降下による影響のためです。具体的な例として、使用電線０．５ｓｑ、片道１ｍの線材で接続された負荷で、スタンバイモード時の消費電流が０．１Ａで最大動作時の消費電流は５．５Ａ流れる負荷としますと、０．５ｓｑの線材抵抗が約３５ｍΩ／ｍである場合。電圧降下の式は

［線材総長（プラス側、−側で約２倍）×導体抵抗（メータあたり）×電流＝降下電圧］

となり、スタンバイモードでの電圧降下は７ｍＶとわずかですが最大動作時に０．３８５Ｖの電圧降下が発生し、電源側で３．３Ｖ供給しているのにも関わらす負荷側端子電圧は２．９１Ｖになり、最低動作保証電圧より低く無視出来ない値となってしまいます。このようなときにリモートセンス端子を使用すると、配線による電圧降下だけでなく、消費電流変化による電圧変動分も補償できます。

　この機能を使用することにより、負荷までの配線による電圧低下を補償して、ロードレギュレーションの悪化を防ぐことができます。
※リモートセンシング端子に接続するケーブルは電流がほとんど流れないため非常に細い線で大丈夫です。
ただし、使用中に断線や接触不良などでオープン状態になりますと、片道あたり１Ｖ電圧が上昇しますので半導体などの過電圧にシビアな物は許容電流的な太さではなく物理的強度で丈夫な太さの線材を御使用下さい。
リモートセンス端子接続例
▼負荷端での出力リップル・ノイズを低減させたいときに接続して下さい。
　　Ｃ１：電解コンデンサー　　１００〜１０００μＦ
　　Ｃ２：フイルムコンデンサー　１〜１０μＦ
▼負荷までの配線が長いときに接続して下さい。
　　Ｃ３，Ｃ４：電解コンデンサー　１６Ｖ４７０μＦ　
○　接点入力による外部制御機能
外部接点等でＯＮ／ＯＦＦ制御する場合の為に、接点入力を装備しています。フロントパネルで操作するのではなく。タイマーや他の制御回路から簡単に出力を制御することができます。

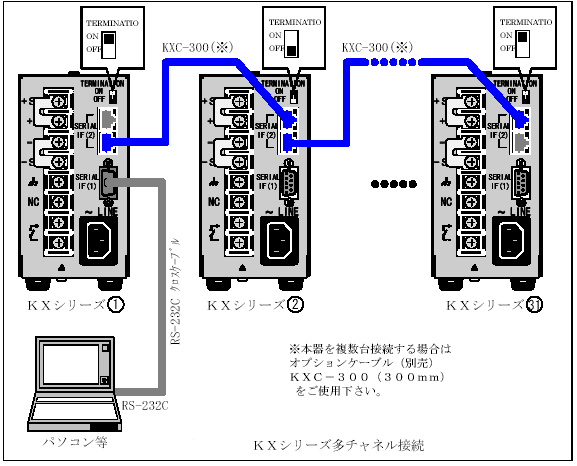

○　マルチチャンネル接続
マルチドロップ方式の通信ポートを装備しており１個のＲＳ−２３２ＣポートでＫＸシリーズを３１台までコントロールすることができます。
ＫＸを複数接続して多チャンネル構成に

※マルチ接続には別売ケーブルＫＸＣ−３００が必要です。

○ 保護機能

過電圧保護、過電流保護、過電力保護、過温度保護、過大入力電流保護などで、お客様の貴重な負荷と電源をガードします。
取説ダウンロード：
KX-100L
KX-100H		 取扱説明書(694KB)
　 簡易版取説KX-100L用(546KB)
　 簡易版取説KX-100H用(556KB)
KX-210L 取扱説明書(940KB)
簡易KX-210L取扱説明書(821KB)
上記の取説はＡｄｏｂｅ　ＰＤＦで作成しています。正しく開かない場合はアドビ社の無料Ｒｅａｄｅｒをダウンロードする必要があります。
ＦＡＱ：　　　　　　　　　　　　　
よくある質問集です。よくある質問はこちら
仕　様
仕様 KX-100L KX-210L KX-100H
出力電圧 0〜40V 0〜60V 0〜160V
出力電流 0〜10A 0〜14A 0〜2.5A
最大出力電力 100W 210W 100W
動作電源 AC90〜125V (工場オプションで180〜250V) 単相　45〜65Hz
入力電流　※１ 約 2.8A 約 5.5A 約 2.8A
電力効率　※１ 70%以上 70%以上 70%以上
定電圧 設定分解能 10mV 20mV 40mV
ロードレギュレーション　※２ 0.02%+5mV以下 0.02%+5mV以下 0.01%+10mV以下
ラインレギュレーション　※３ 0.01%+5mV以下 0.01%+5mV以下 0.01%+8mV以下
リップル（実効値）　※４ 5mV rms 5mV rms 12mV rms
ノイズ　※５ 50mVp-p 50mVp-p 40mVp-p
過渡回復時間　※６ 2msec以内
温度係数（代表値） ±100ppm/℃
プログラミング時定数 立ち上がり 50ms
(40V2.5A負荷時）		 50ms
(60V/3,5A負荷時)		 200ms
(160V0.65A負荷時）
立ち下がり 500ms
(無負荷SINK ON時)
50ms
(40V2.5A負荷時）		 500ms
(無負荷SINK ON時)
150ms
(60V3.5A負荷時)
420s
（無負荷SINK OFF時)		 3s
(無負荷SINK ON時)
500ms
(160V0.65A負荷時）
最大吸い込み電流 0.25A 0.7A 0.1A
定電流 設定分解能 10mA 10mA 1mA
ロードレギュレーション　※７ 0.05%+10mA以下 0.05%+10mA以下 0.01%+3mA以下
ラインレギュレーション　※３ 0.05%+10mA以下 0.05%+10mA以下 0.01%+3mA以下
リップル（実効値）　※４ 10mA rms 14mA rms 2.5mA rms
温度係数（代表値） ±500ppm/℃ ±200ppm/℃ ±500ppm/℃
出力電圧計 最大表示 40.95V 61.24V 163.8V
確度 0.5%±5digit(23±5℃) 0.5%±5digit(23±5℃) 0.2%±2digit(23±5℃)
出力電流計 最大表示 10.23A 14.33A 2.55A
確度 1.5%±5digit(23±5℃) 1.5%±3digit(23±5℃) 1.5%±3digit(23±5℃)
保護機能 過電圧保護、過電流保護、過電力保護、過温度保護、過大入力電流保護
リモートセンシング 負荷までの導線による電圧降下を、片道１Vまで補償
動作環境 周囲温度 動作　0〜40℃、保存　-20〜70℃
湿度 動作　20〜80%RH、保存20〜80%RH
その他 凍結、結露、腐食性ガス等の無いこと
外形寸法 W x H x D (mm) KX-100タイプ　71 x 130(138) x 300(337)　( )内は突起を含む最大寸法
KX-210Lタイプ　85 x 130(146) x 324(386)
質量 3kg以下 3.6kg以下 3kg以下
価格（￥） ７９，８００円 １１０，０００円 ７９，８００円

共通仕様
※１ AC100V単相、最大出力電力のとき
※２ 負荷電流の０〜１００％に対してセンシングポイントにて測定
※３ 入力電圧の±１０％の変動に対して
※４ ２０Hz〜１MHzにて
※５ ２０Hz〜２０MHzのオシロスコープにて
※６ 負荷電流の５０％〜１００％の急変に対して、最大出力電圧が０．１％以内に回復する時間
※７ 最大出力電流にて、負荷抵抗を０〜定格値まで変化させた場合
その他
●RS−２３２Cにより出力電圧・電流、過電圧・過電流他の設定と読み出しが可能
●３１台までのマルチ接続が可能
オプション
●マルチ接続ケーブル：KXC-300（長さ３０ｃｍ、価格１，２００円）
●動作電圧変更：（価格６，０００円）
●ラックマウントホルダー　ＲＨ−ＫＸ　（価格１８，０００円）
●ラックマウントホルダー　ＡＣ１００Ｖファン付　ＲＨ−ＫＸ　（ｆ１）　（価格３０，０００円）　※８
●ラックマウントホルダー　ＡＣ２００Ｖファン付　ＲＨ−ＫＸ　（ｆ２）　（価格３２，０００円）　※８
※８　ＫＸ−１００シリーズ専用ファン付ホルダー
