電着塗装用電源システム AP-EC02

概　説
本装置は、電着塗装用電源システムとして定電圧／定電流電源部を、定められた昇圧パターンに従って制御するものです。　コントローラ自体に予め、３０種類の昇圧パターンを登録することができ、１度登録したパラメータはバックアップされておりますので、いつでも呼び出すことができます。　　又、キーボード、液晶ディスプレイ、プリンターを装着し、各種パラメータの設定、計測データの表示、これらのプリントアウトが可能です。またシリアル通信機能により、パソコンからRS-232CでコントロールすることやＰＬＣからコントロールするのに便利な一定間隔状態通知機能（ＰＬＣタイマ　１秒～９９９秒周期任意設定可）も装備しています。

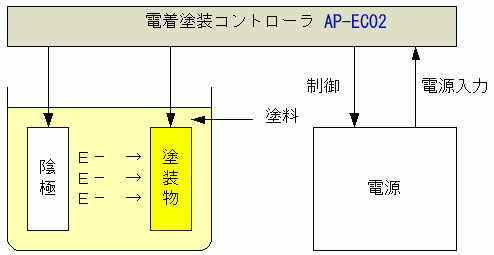

図は、塗装するものを陽極にし塗料液中に浸すアニオン式の例、塗装するものを負極（陰極）にするカチオン方式もあります。、

特　徴
電源部（適応機種･･･GP0500-5R 、GP0500-10R 、その他スイッチング方式電源対応 ※1）の出力をスイープ状にコントロール前面のキーボードにより３０種類の制御パターンを登録可能電圧電流、電荷の測定可能モニター端子により電圧電流の観測、記録可能ＰＬＣやパソコンと接続可能

※1 その他の電源との組み合わせについてはお問い合わせください。

仕様・規格

	動作モード	：電圧／電流
	最大ホールド電圧	：０．１～９９９．９Ｖ設定分解能　０．１Ｖ
	最大ホールド電流	：０．０１～９９．９９９Ａ設定分解能　０．００１Ａ
	Ｔ１～１２　（各ステップ独立）	：０～９９９秒設定分解能　１秒
	Ｖ１～６　（各電圧独立）	：０．１～最大ホールド電圧設定分解能　０．１Ｖ
	Ａ１～６　（各電流独立）	：０．００１～最大ホールド電流設定分解能　０．００１Ａ
	電荷	：１～９９９９．９９Ｃ設定分解能　０．０１Ｃ
	プリントインターバル	：１～９９秒設定分解能　１秒
	ＰＬＣインターバルタイマー	：１～９９９秒設定分解能　１秒
	電流・電圧表示	：4.5桁デジタル表示
	電荷表示	：デジタル表示(0～9999.99C)
	その他	：レコーダ用電流、電圧モニター端子(アナログ) ：出力のフルスケールに対して10VDC出力(電源出力と絶縁)
	入力電源	：AC100V±10V 50/60Hz
	最大入力電力(約VA)	：100
	寸法本体(最大値)mm	：430W×149H×512D
	重量(約)kg	：15
	ラックマウントアクセサリー	：MI-N

　システム構成

●制御パターン

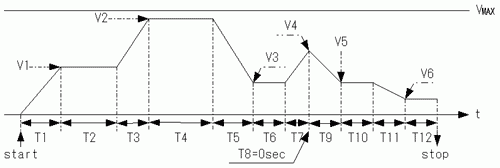

あらかじめプログラムされたパラメータに従って、コントローラ（APEC02)が電源部を下図の例のようなパターンで制御することができます。

例）電圧制御の場合
ＶＭＡＸ　Ｖ１～６　Ｔ１～Ｔ１２　Start 　Stop	：最大ホールド電圧：途中ホールド電圧：ステップ時間：パターン運転開始：パターン運転停止

外観説明

前面

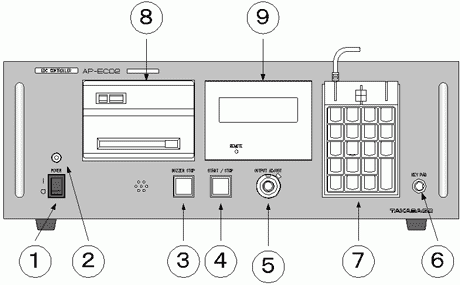

項目	説明
１：　パワースイッチ	本装置の電源投入スイッチです。
２：　パワーランプ	電源投入状態を示します。投入時に緑色に点灯します。
３：　ブザーストップスイッチ	ブザー音を停止させる場合に操作します。
４：　スタート／ストップスイッチ　（スタートランプ）	パラメータ設定終了後、制御動作を開始する場合と制御動作を途中で停止する場合に使用します。オルタネイト動作をします。また、スタート時に緑色に点灯し、終了されるまで点灯します。
５：　ＯＵＴＰＵＴ　ＡＤＪＵＳＴ	最大ホールド電圧を設定するための10回転ポテンションメータです
６：　キーボードコネクタ	キーボードのコネクタと接続するコネクタです。
７：　キーボード	各パラメータ、ファンクションを入力します。
８：　プリンタ	設定されているパラメータの出力、最終データの出力、動作中の経時データの出力等、情報の印字を行います。
９：　液晶ディスプレイ	各パラメータの表示、及び動作中は電圧、電流、電荷等の表示をします。

背面

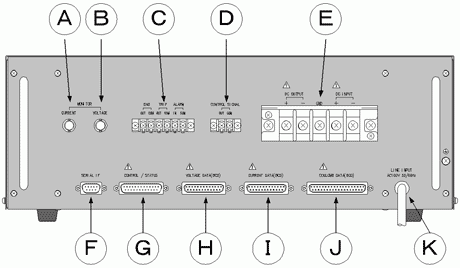

項目	説明
Ａ：　電流モニタ端子	出力電流に比例した直流電圧(0～10Vﾌﾙｽｹｰﾙ)を出力します。電源入出部とは絶縁されています。(BNCｺﾈｸﾀ)
Ｂ：　電圧モニタ端子	出力電圧に比例した直流電圧(0～10Vﾌﾙｽｹｰﾙ)を出力します。電源入出部とは絶縁されています。(BNCｺﾈｸﾀ)
Ｃ：　ステータス端子	装置のステータスを出力します。(終了･トリップﾟ等)
Ｄ：　基準電圧出力端子	電源部をコントロールするための基準電圧を出力しています。
Ｅ：　ＤＣＩＮＰＵＴ／ＤＣＯＵＴＰＵＴ	直流入出力端子です。電源部、及び負荷に接続します
Ｆ：　ＳＥＲＩＡＬ　ＩＦ	パソコンと接続し、リモートで本装置を制御できます。
Ｇ：　コントロール／ステータス　コネクタ	外部信号により本装置を制御できます。また、各ステータスの状態を知ることができます。
H：　電圧ＢＣＤ出力コネクタ	スイープ時の計測した電圧の値を出力します。（出力と絶縁されています。）
I：　電流ＢＣＤ出力コネクタ	スイープ時の計測した電流の値を出力します。（出力と絶縁されています。）
J：　電荷ＢＣＤ出力コネクタ	スイープ時の計測した電荷の値を出力します。（出力と絶縁されています。）
K：　電源ケーブル	本装置の入力電源用ケーブルです。

　その他

ここで紹介した装置はシステムの一例です。お客様のご要望にあわせソフトウエアやシステム構成（直流電源や計測機、大電流、大容量などにも対応可能です。また電解着色方式に最適な直流電源（DC方式)や交流方式（AC方式・バイポーラ方式）等）など、お気軽に御相談ください。
