PDF形式のカタログはこちらから | |
PDF形式の取扱説明書はこちら |
 |
| ◆ＡＡ／Ｘ２シリーズ リニアアンプ方式 アナライジング交流電源 電源環境のエミュレーション評価に | |||
|---|---|---|---|
 |
AC 0～150V DC 0～±200V (LoRange) AC 0～300V DC 0～±400V (HiRange) |
 |
DC/0.01～1200.0Hz （直流出力は単相のみ） |
 |
単相構成 2kVA・・・20kVA 三相構成 6kVA・・・60kVA ※簡単接続の並列運転にも対応、これ以上の大容量は ご相談ください。 |
||
|
|||
| ◆ポータブル電源 (PP-2001A) 正弦波交流出力で精密測定器などの電源としても使用可 2018年9月販売終了 | |||
|
AC 100V | |
50/60Hz |
|
単体 200W 最大６台まで並列運転で 1200W
※充電中に給電する場合は、最大並列時1100Wまで。 |
||
|
|||
| ◆ＡＡ／Ｄシリーズ2019年9月販売終了 ソフトスイッチング方式 高効率（80%以上)・小型・瞬断・インラッシュ対応(オプション)交流電源 |
|||
|
AC 0～150V DC 0～±200V (LoRange) AC 0～300V DC 0～±400V (HiRange) |
|
DC/5.0～500.0Hz／ （直流出力は単相のみ） |
|
単相構成 2kVAと4kVA （単相構成時 直流出力は交流出力電力と同等 4kVAは単相３線式対応可能）三相構成 6kVA |
||
|
|||

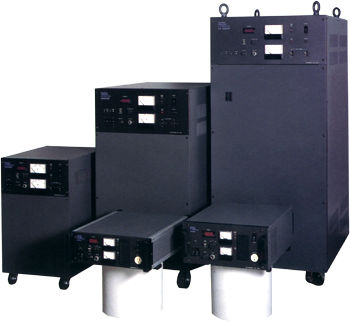

| ◆ＡＡ／Ｆシリーズ リニアアンプ方式 多機能・周波数変換 交流安定化電源 | |||
|
交流出力専用 100/115/200/230V４段切替 1～120%連続可変 |
|
50Hz 60Hz 400Hz |
|
単相構成180VA・・・・24kVA ※これ以上の大容量は ご相談ください。 |
||
 ＡＡＦシリーズは、リニア アンプ方式 多機能 ワールドワイド電圧と周波数に対応した、交流安定化電源・周波数変換 「50Hz 60Hz（５０ ６０ヘルツ地域の試験に） 400Hz（船舶・航空機用機器の試験に）」電源装置です。 |
|||
| ◆ＴＡＲシリーズ SCR制御方式 交流安定化電源 | |||
|
交流出力専用 単相 100V用 または200V用 三相 200V用 | |
変換機能無し |
|
単相 0.5・・・100kVA
三相 3・・・100kVA ※これ以上の大容量は ご相談ください。 |
||
 高精度実効値誤差検出回路とゲート回路で高安定出力のSCR制御方式で高効率、交流安定化電源 |
|||
| ◆ＴＡＩシリーズ SCR制御方式 一次二次 絶縁・静電シールド 交流安定化電源 | |||
|
交流出力専用 単相 100V用 または 200V用 三相 200V用 | |
変換機能無し |
|
単相 0.5・・・100kVA 三相 3・・・100kVA ※ これ以上の大容量は ご相談ください。 |
||
| 一次：二次間を絶縁したタイプの高精度実効値誤差検出回路とゲート回路で高安定出力のSCR制御方式で高効率、交流安定化電源 |
|||
|
|||
|
|
|
| ◆ 系統連系試験装置 | |
|---|---|
|
|
| ◆ 系統連系装置総合評価システム (太陽光+系統連系+定置型蓄電池+その他) | |
|
|
| ◆ マルチソース対応エネルギ制御装置 (太陽光+系統連系+定置型蓄電池+電気自動車) | |
|
用語説明
- ＣＶ／ＣＦとは
- 設定された、出力電圧（又は波形）と出力周波数を多少の負荷変動が有っても一定に保つ為の(Constant Voltage Constant Frequency power supply)交流電源で固定出力の意味では有りません。高砂の交流安定化電源には、０Ｖから連続可変できる製品や周波数も直流又は０．０１Ｈｚから連続可変できる製品もあります。このような製品は可変中に負荷変動が発生しても電圧、波形、周波数とも高安定です。
- ＣＶ／ＣＣ電源
- 定電圧／定電流方式の電源(Constant Voltage Constant Current power supply)、設定された電圧や電流を多少の負荷変動が有っても一定に出力する機能で固定出力の意味ではありません。高砂の交流電源には、交流定電圧電源として０Ｖから連続可変できるものや、交流定電流電源として交流モータやトランスなどやブレーカの試験に最適な、０Ａから連続可変できる機種をラインナップしています。
- VVVF電源・ＶＶＶＦインバータ
- 可変電圧・可変周波数の電源(Variable Voltage Variable Frequency power supply)で、主にモータ用インバータ電源に用いられる用語で、厳密にはＣＶ・ＣＦの対義語ではありません。ＶＶＶＦはモータ類の回転負荷に合わせて周波数や電圧を最適状態に可変するのが主目的の電源ですが、ＣＶ・ＣＦ電源では、特定の電圧・周波数設定時においても電圧、周波数が連続可変（スイープ）中でも負荷変動等に対して影響されず安定して供給することを主眼に置いた電源です。
- 半導体式・静止型周波数変換装置（静止型インバータ）／周波数変換器
- 静止型の周波数変換装置とは、現在主に用いられている半導体インバータ方式の周波数変換及び交流安定化電源の事で、完全な半導体方式の為、誘導電動機とブラシレス交流発電機（ＭＧ型"Motor Generator"：電動発電機）を組み合わせた、機械式周波数変換器のような微少な周波数変動は、水晶発振器を基準とするＰＬＬデジタルシンセサイザー方式のクオーツロック等の回路により、ほとんど有りません。機械的な騒音が大変少なくメンテナンス性もよく、２４時間連続運転でも安定動作します。機械式周波数変換器にありがちな静電・誘導負荷や位相制御負荷など波形を乱す負荷を接続されても、アンプによるフィードバック制御で波形歪みも大変少なくなります。商用電源と電気的に完全に切り離されている一次・二次アイソレーションタイプ（絶縁）も可能です。
- リニアアンプ方式
- 出力制御用の半導体がリニアに出力状態を変化させるように動作します、その為効率は劣りますが、出力の低インピーダンスと高速応答性、低ノイズなどのメリットがあります。
- スイッチング方式
- 交流電源でのスイッチング方式は、別名クラス Ｄ級パワーアンプ方式と言われる方式で、原理的には半導体のＯＮとＯＦＦの状態を高速で行い電圧調整する為、リニア方式のような、半導体のリニア領域で抵抗値分圧し電圧調整する方式にくらべエネルギ損失が少なくてすみ効率が高いのすが、リニア方式に比べ、応答速度の点やノイズの点では多少劣ります。
- ソフトスイッチング
- ＰＷＭ方式スイッチングの諸問題を低減する技術で、スイッチ素子のターンオン・ターンオフの時期に電圧波形と電流波形の重なりを共振動作などを用いて最適化しスイッチ素子の導通ロスを低減するように設計されたスイッチング方式で、スイッチング損失やスイッチングノイズを低減する全く新しい方式です。
- デジタルAVR
- 負荷ラインの電圧ドロップをセンシング端で補正し、正確な電圧を供給します。補正動作は、ＤＳＰによる１サイクル毎に実行され実効値を安定化するように動作します。
- ソフトスタート／ストップ機能
- モーター等やコイルの励磁電流など、ＯＮするときやＯＦＦするときにスロープをスロープを持たせる機能です。
- パワーアンプ動作
- 外部の信号源からアナログ電圧を入力してパワーアンプとして動作させる機能です。
- イミュニティ試験
- イミュニティ(Immunity)試験は、その装置が他の装置が発する電磁波妨害や電源環境の異常な状態に対し各種基準に適合するか試験します。
- エミッション試験
- イミュニティ(Immunity)試験は、その装置が他の装置が発する電磁波妨害や電源環境の異常な状態に対し各種基準に適合するか試験します。
- 電力アナライザ機能
- 電源のみで電圧、電流等の実効値や±ピーク値、直流（平均）や波高率（クレストファクタ）や歪率、有効電力、皮相電力、無効電力、力率、三相システムでは線間電圧や総合電力測定機能を行えるようにしたものです。
- 出力スイープ
- 電圧や周波数を同時に連続的に可変設定できるようにした機能です。特殊ランプや誘導負荷モータ負荷等の試験に
- シーケンス出力
- 電圧や周波数や任意入力した波形等を順次変えていく機能のことです。単発や周期的に発生する現象の再現などに
