LinkAnyArts-SC2 FK-3

直流電子負荷コントロールソフトウェア

本ソフトウェアは、直流電子負荷 FK-3シリーズに対し、PCより任意のプログラムに従って負荷を変動させる「プログラム制御」や負荷を一定にする「定値制御」が行えます。
これにより、色々な変動試験や信頼性評価試験などに活用できます。

特長

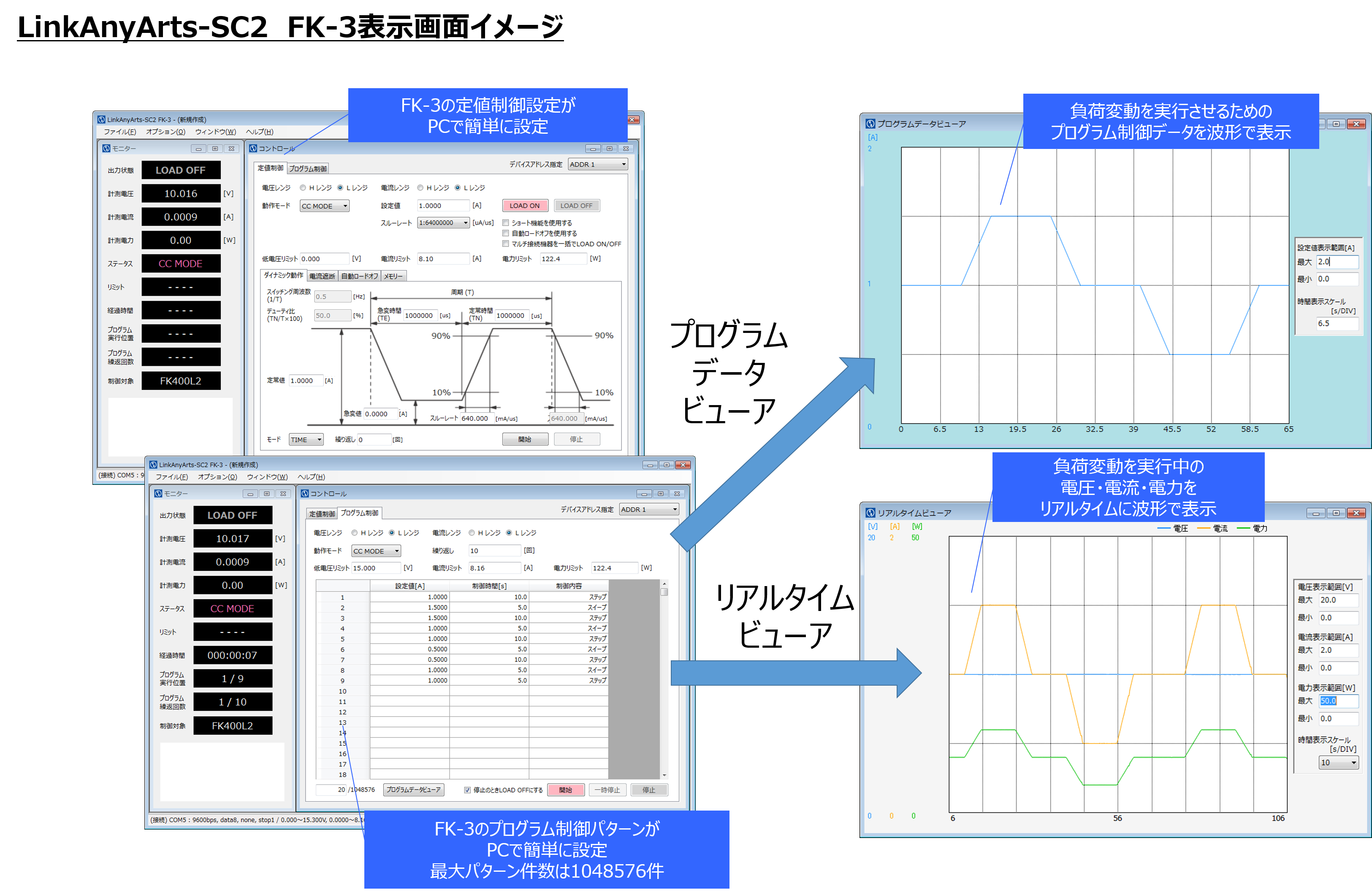

  • シンプルなユーザーインターフェースにより、FK-3・FK/Ⅱの設定操作をPCで簡単に行えます。
  • 計測したデータをハードディスクに保存できるので、別途計測機器を用意する必要がありません。
  • 作成したプログラム制御パターンデータはファイルとして保存・読出が簡単に行えるため、よく利用するパターンデータを保存しておけば、都度入力する必要はありません。
  • プログラム制御パターン件数は1048576件(FK-3・FK/Ⅱ単体では200件)のため、多くのパターン試験を行うことができます。





アプリケーション例

  • ケーブル
  • コネクタ
  • 二次電池試験
  • インバータ変動試験
  • コンバータ試験
  • デバイスの信頼性評価試験

・・・など。

仕様



機能 ・ 名称 LinkAnyArts-SC2 FK-3
希望小売価格(円・税抜) 66,000
形名 LA-3565
対応機種   電子負荷装置
FK/Ⅱ シリーズ
FK-3 シリーズ

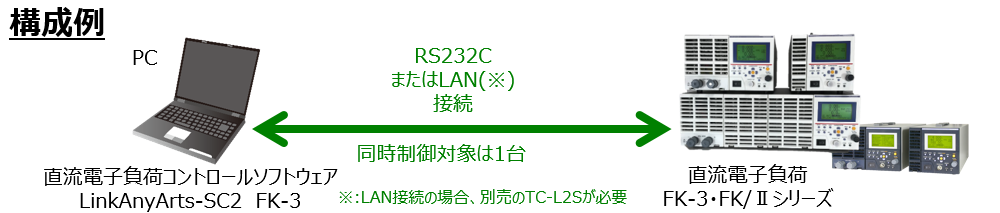

インタフェース RS-232C / LAN※1
制御 定値制御 動作モード 定電流(CC) / 定電圧(CV) / 定電力(CP) / 定抵抗(CR)
負荷設定 負荷電流 / 負荷電圧 / 負荷電力 / 負荷抵抗
リミッタ 電流リミッタ / 電力リミッタ / 低電圧リミッタ
プログラム制御 動作モード 定電流(CC) / 定電圧(CV) / 定電力(CP) / 定抵抗(CR)
負荷設定 負荷電流 / 負荷電圧 / 負荷電力 / 負荷抵抗
リミッタ 電流リミッタ / 電力リミッタ / 低電圧リミッタ
制御内容 ステップ / スイープ / LOAD OFF
制御分解能 100ms※8
設定行数 最大1048576行
計測 計測内容 計測電流 / 計測電圧 / 計測電力 / ステータス
計測周期 200ms※8
ビューア プログラムデータ
ビューア
プログラムデータ
表示波形
負荷電流 / 負荷電圧 / 負荷電力 / 負荷抵抗
リアルタイム
ビューア
計測値
表示波形
計測電流 / 計測電圧 / 計測電力
描画更新周期 1s※2
かんたん設定 ダイナミック動作 / 自動ロードオフ / 電流遮断 / 交流重畳 / ショート機能 /
ソフトスタート機能 /メモリー機能/ SUB FUNC
保護機能※3 過電圧保護 / 過電流保護 / 過温度保護 / 逆接続保護 / バイアス電源保護 /
ブースター機保護 / 外部接点入力遮断
ソフトウェアリミッター※4 負過電流 / 負荷電圧 / 負荷電力 / 負荷抵抗
外部データ保存 プログラムデータ / 計測データ(保存周期:1~65535s) / FUNCTION設定データ
その他機能 測定データインポート※5/ 並列接続対応 / マルチ接続構成対応※6/ 複数台一括出力切り替え※7
動作環境 Microsoft Windows 7 (32bit/64bit)、Microsoft Windows 8.1 (32bit/64bit)、
Microsoft Windows 10 (32bit/64bit)

※1:LANはTC-L2S(別売)を使用しての接続に対応
※2:描画更新周期1sごとに5プロットの波形をまとめて表示
※3:固定値設定のため設定変更不可。保護機能の動作を監視します
※4:定値制御、プログラム制御の設定値の入力に対し、任意の閾値を設定

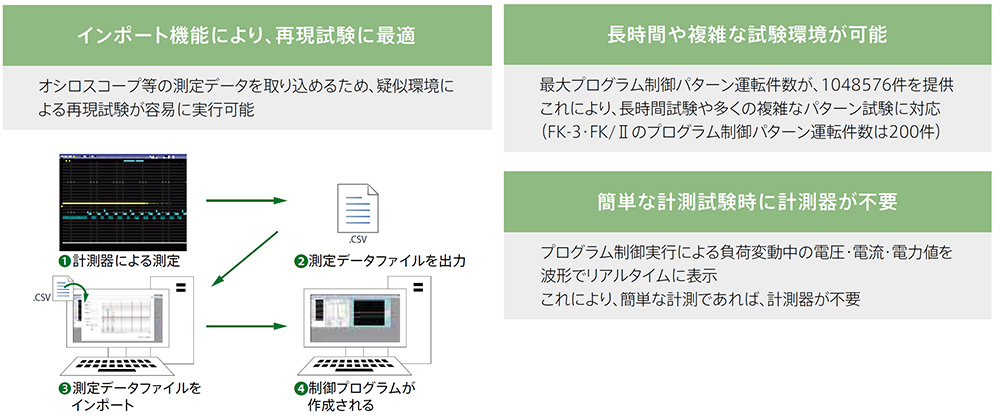

※5:アスキー形式で保存されたCSVファイルのインポートに対応
※6:マルチ接続構成では同時に制御できるのは1台(任意選択の1アドレス)に対してのみ可能
※7:マルチ接続構成で繋がっている全ての装置に対して、LOAD ON/OFF を一括に設定
※8:PCのアプリケーション制御で動作させた場合の制御間隔や計測間隔を表しています。
この間隔の時間は、以下の状況によって、変動を起こす場合がありますのでご注意ください。
・通信回線の負荷状況
・PC内のCPUの負荷状況
・接続している装置内の動作負荷状況や制御周期

  • LinkAnyArts は株式会社 高砂製作所の登録商標です。
  • Microsoft、Windowsは、米国Microsoft Corporation.の米国およびその他の国における登録商標です。

動作確認済みRS-232C用インタリンク・クロスケーブル

  • サンワサプライ株式会社 KR-LKシリーズ
  • エレコム株式会社 C232R-9シリーズ

動作確認済みUSB-232C変換器

  • 株式会社バッファロー(BUFFALO INC.) BSUSRC07シリーズ、BSUSRC06シリーズ
動作確認条件:
Windows10 64bit Pro バージョン1909
LinkAnyArtsシリーズを24H連続動作

※必ずしもお客様環境での動作を保証するものではありません。
USB-232C変換器へのお問い合わせはメーカーへお願いいたします。

※接続の際は上記RS-232C用インタリンク・クロスケーブルも必要になります。

カスタム対応

  • 有償にてお客様のご要望に応じたカスタマイズが可能です。お気軽にご相談ください。

無料トライアル

試用版ソフトウェアは、
インストールから起動回数50回の制限があります。

動作環境

  • Microsoft Windows 7 (32bit/64bit)
  • Microsoft Windows 8.1(32bit/64bit)
  • Microsoft Windows 10 (32bit/64bit)

体験版

※体験版は起動回数50回の制限がありますが、機能制限はありません。

ソフトウェア体験版
