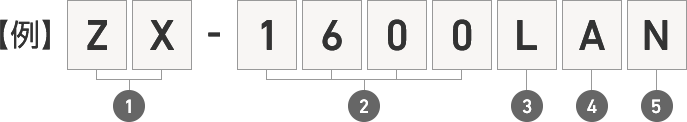

| 仕様・形名 | ZX-400L | ZX-400LA | ZX-800L | ZX-800LA | ZX-1600L | ZX-1600LA | ||
|---|---|---|---|---|---|---|---|---|
| 名称・形式 | 高砂製作所 ZXシリーズ・可変CV/CC方式 直流電源装置 (ズームテクノロジ搭載) | |||||||
| 出力仕様 | 定格出力電圧 | 80V | ||||||
| 定格出力電流 | 40A | 80A | 160A | |||||
| 定格出力電力 | 400W | 800W | 1600W | |||||
| 出力範囲 | ![]() |
![]() |
![]() |
|||||
出力は背面出力端子のみ |
前面出力端子でも、背面出力端子でも80Amax可能 |
前面出力端子は、80Amaxの過電流保護回路を内蔵しています。80Aを超える場合は背面出力端子をご使用ください。 |
||||||
| 定電圧特性 (CV) |
設定範囲 | 0.00V~84.00V | ||||||
| 設定確度(※1) | 設定値の±(0.1%+10mV) | |||||||
| 設定分解能 | 10mV | |||||||
| ロードレギュレーション(※2) | ±(定格出力電圧の0.01%+3mV)以下 | |||||||
| ラインレギュレーション(※3) | ±(定格出力電圧の0.01%+2mV)以下 | |||||||
| リップル(実効値)(※4) | 2mV | |||||||
| ノイズ(P-P値)(TYP)(※5) | 50mV | 100mV | 100mV | |||||
| 温度係数(代表値) | ±50ppm/℃ | |||||||
| 過渡回復時間(※6) | 1ms | |||||||
プログラミング時間 (※7)
|
立上がり | 70ms±20%(全負荷時)/70ms±20%(無負荷時) | ||||||
| 立下がり | 250ms±30%(全負荷時)/1200ms±30%(無負荷時) | |||||||
| 最大吸い込み電流 | 0.4A±0.1A | 0.8A±0.2A | 1.6A±0.4A | |||||
| OUTPUT OFF時の残留電圧(TYP) | ±10mV以内 | |||||||
| 定電流特性 (CC) |
設定範囲 | 0.00A~42.00A | 0.00A~84.00A | 0.0A~168.0A | ||||
| 設定確度(※8) | 設定値の±(0.5%+20mA) | 設定値の±(0.5%+40mA) | 設定値の±(0.5%+80mA) | |||||
| 設定分解能 | 10mA | 10mA | 100mA | |||||
| ロードレギュレーション(※9) | ±(定格出力電流の0.03%+3mA)以下 | |||||||
| ラインレギュレーション(※3) | ±(定格出力電流の0.03%+2mA)以下 | |||||||
| リップル(実効値)(※4) | 20mA | 40mA | 80mA | |||||
| 温度係数(代表値) | ±100ppm/℃ | |||||||
| 測定・表示 | 電圧計 | 表示 | 4桁デジタルメータ (最大表示99.99V) | |||||
| 測定確度(※10) | 読みの±(0.1%±2digit(20mV)) | |||||||
| 温度係数(代表値) | ±50ppm/℃ | |||||||
| 電流計 (※16) | 表示 | 4桁デジタルメータ(最大表示99.99A) | 4桁デジタルメータ(最大表示999.9A) | |||||
| 測定確度(※10,※16) | 読みの±(0.5%±4digit(40mA)) | 読みの±(0.5%±8digit(80mA)) | 読みの±(0.5%±2digit(200mA)) | |||||
| 温度係数(代表値) | ±100ppm/℃ | |||||||
| 電力表示機能あり (※16) |
4桁デジタルメータ(電圧または電流表示と併用表示) | |||||||
| 最大表示:999.9W | 最大表示:999.9W | 最大表示:9999W | ||||||
| 電力表示バーグラフ | 6ポイントLEDにより出力電力概略値表示 | |||||||
| 保護装置 | OVP(過電圧保護回路) | 設定範囲 | 1.0V~88.0V | |||||
| 設定確度 | 設定値の±(0.2%±5digit(0.5V)) ※10 | |||||||
| 動作 | 出力OFF,スイッチング停止、入力スイッチ遮断(ZX-1600のみ選択可) | |||||||
| OCP(過電流保護回路) | 設定範囲 | 0.5A~44.0A | 1.0A~88.0A | 2.0A~176.0A | ||||
| 設定確度 | 設定値の±(0.6%±5digit(0.5A)) ※10 | |||||||
| 動作 | 出力OFF,スイッチング停止、入力スイッチ遮断(ZX-1600のみ選択可) ZX-800/ZX-1600に装備されてる前面出力端子は、最大80Aまでの電流を出力可能ですが、最大80A以上出力可能なZX-1600は、OCP設定を80A以上に設定しても、前面出力端子が80Aを超えた場合、前面出力保護用OCPが動作します。80Aを超える場合は背面出力端子を使用してください。 |
|||||||
| 過電力保護回路 | 出力電力が定格電力を超え、且つ、内部損失電力が規定値を超えた場合、出力電圧、出力電流を制限する。 定格内に戻ると自動復帰。 | |||||||
| 過温度保護回路 | ・ファンモータ停止などにより放熱部の温度が85℃(ZX-1600L/LA:95℃)を超えると スイッチングを停止し、出力OFF、アラーム表示をおこなう。 ・突入防止抵抗に内蔵された温度ヒューズが135℃にて溶断する。 |
|||||||
| 過大入力電流保護 | ヒューズ10A | ヒューズ20A | 1ユニット20Aヒューズによる保護 | |||||
| 仕様・形名 | ZX-400L | ZX-400LA | ZX-800L | ZX-800LA | ZX-1600L | ZX-1600LA | ||
| 入力仕様 | 動作電源 | AC85V~250V 単相 45Hz~65Hz | ||||||
| 入力電流(※11) | AC100V入カ | 6A | 12.5A | 24A | ||||
| AC200V入力 | 3A | 6A | 12A | |||||
| 入力力率(※12) | 0.99以上 | |||||||
| 電力効率(※13) | 0.75 | |||||||
| 突入電流(ピーク値) | AC100V入力 | 10A | 20A | 40A | ||||
| AC200V入力 | 20A | 40A | 80A | |||||
| AC264V入力 | 25A | 50A | 100A | |||||
| その他の機能 | 立ち上がりモードの選択 | 出力の立ち上がりをCV優先またはCC優先に選択が可能 | ||||||
| リモートセンシング | ・負荷までの導線による電圧降下を、片道1Vまで補償可能。 ・センシングラインの断線による、出力電圧の上昇は10mV以内に制限される。 ・リモートセンシング時の出力電圧は本機の出力端子にて82Vまで、出力電力は定格内とする。 |
|||||||
| スルーレート可変機能 | 機能 | CVの立ち上がり・立下がり、CCの立ち上がり・立ち下がりのスルーレートを独立して可変可能 | ||||||
| CV | 0.1V/s~160.0V/s | |||||||
| CC 【単体動作時】 | 0.01A/s~80.00A/s | 0.1A/s~160.0A/s | 0.1A/s~320.0A/s | |||||
| メモリー機能 | 3組までの出力電圧・電流の組み合わせを書き込み、読み出しが可能 | |||||||
| シーケンシャルON/OFF機能 | 複数台のZXシリーズの出力ON/OFFを時間差をつけて制御できます。(ディレイ時間設定:0.00~99.99s) (別売のマルチ接続ケーブルが必要) | |||||||
| シリアル通信 | ・RS-232C、RS-485により出力電圧・電流・保護レベルの設定と計測、アラーム、ステータス、各種設定状態の読み出しが可能 ・31台までのマルチ接続制御が可能(別売のマルチ接続ケーブルが必要)※パソコンやPLC(シーケンサー)などのシリアルポート1つで(通信アダプタ不要)最大31台まで監視・制御できます。 |
|||||||
| 校正機能 | ・電圧設定、電流設定のオフセット・フルスケールのユーザーによる校正が可能 ・電圧計測、電流計測のオフセット・フルスケールのユーザーによる校正が可能 |
|||||||
| 並列運転 | 最大並列台数 | ・同一機種を最大10台まで 、ワンコントロール可能 (別売並列運転ケーブルが必要) | ||||||
| 並列台数自動認識 | ・並列台数自動認識機能で並列運転に関するパラメータ設定などが不要です。 (別売並列運転ケーブルが必要) |
|||||||
| 一括設定 | 並列接続された各電源の電圧や電流値等は、マスター機で一括設定・表示できます。電流値などは並列状態の総和で設定・計測表示できます。 設定値(CC/CV等)のほか計測情報(電圧・合計電流・合計電力、アラーム等)などはマスター機側に集約されます。(別売の並列運転ケーブルが必要) |
|||||||
| 一括表示 | ||||||||
| 外部接点による 出力ON/OFF制御 |
小信号用接点、またはフォトカプラにより可能 (※15 : ON/OFFケーブル別売) | |||||||
| △※15 | ◯ | △※15 | ◯ | △※15 | ◯ | |||
| 直列運転(※14) | ― | ◯ | ― | ◯ | ― | ◯ | ||
| 外部電圧による制御 | ― | ◯ | ― | ◯ | ― | ◯ | ||
| 外部抵抗による制御 | ― | ◯ | ― | ◯ | ― | ◯ | ||
| 内部抵抗可変 | ― | ◯ 0.00~2.00Ω |
― | ◯ 0.00~1.00Ω |
― | ◯ 0.00~0.50Ω |
||
| アナログモニター出力 | ― | ◯ | ― | ◯ | ― | ◯ | ||
| ステータス出力 | ― | ◯ | ― | ◯ | ― | ◯ | ||
| アラーム出力 | ― | ◯ | ― | ◯ | ― | ◯ | ||
| 冷却方式 | 出力感応形ファンモータによる強制空冷 | |||||||
| 動作環境 | 温度 0℃~50℃(40℃以上の場合、1℃あたり2.5%の割合で出力電力のディレーティングが必要) 湿度 20%~80%(凍結、結露、腐食性ガスのないこと) |
|||||||
| 外形寸法W×H×D(mm)
突起物含まず( )内は出力端子カバー等を含む最大寸法 |
107×130(147)× 405(505) | 214.5×130(147)× 405(513) | 429.5(436)×130(139)× 405(543) | |||||
| 質量 | 4.9kg | 5.0kg | 7.9kg | 8.0kg | 15.0kg | 15.1kg | ||
| ラックマウント | 4台実装可能 | 2台実装可能 | 1台実装可能 | |||||
| 付属品 | 入力ケーブル | AC100V用プラグ付電源コードセット、2P-3P変換アダプター 1.8m ※附属ケーブルはAC125V定格品です。AC200V入力の場合は使用できませんのでお問合せください。 |
3芯VCTケーブル5.5(SQ) 3m | |||||
| その他 | ・出力端子カバー ・取扱説明書 |
・出力端子カバー ・取扱説明書 ・外部コントロール用 コネクター |
・出力端子カバー ・取扱説明書 ・前面端子カバー |
・出力端子カバー ・取扱説明書 ・外部コントロール用 コネクター ・前面端子カバー |
・入力端子カバー |
・入力端子カバー |
||
| 標準価格(¥) | 110,000 | 130,000 | 190,000 | 210,000 | 350,000 | 370,000 | ||
| 仕様・形名 | ZX-400L | ZX-400LA | ZX-800L | ZX-800LA | ZX-1600L | ZX-1600LA | ||
<※1> 周囲温度23℃±5℃、出力開放にて <※2> 定格負荷電流の0~100%の変動に対して、センシングポイントにて測定(静的負荷変動) <※3 >入力電圧の±10%の変動に対して(静的負荷変動) <※4> 20Hz~1MHzにて <※5> 20Hz~20MHzのオシロスコープにて <※6> 定格負荷電流の50%~100%の急変に対して、定格出力電圧の0.1%+10mV以内に回復する時間(動的負荷変動) <※7> パネル操作、通信制御による設定変更、または外部アナログコントロールにより、設定電圧に対する誤差が1%以内に達する時間 <※8> 周囲温度23℃±5℃、出力短絡にて <※9> 定格出力電流にて、負荷抵抗を0~定格電力を出力する抵抗値まで変化させた場合の電流変動値(静的負荷変動) <※10 >周囲温度23℃±5℃にて <※11> 定格出力電力、定格出力電流のとき <※12>AC100V入力、定格出力電力、定格出力電流のとき <※13>AC100V入力、定格出力電圧、定格出力電力のとき <※14> 同一機種を2台 まで直列接続し、マスター機1台で制御可能 <※15> 別売 ZX出力ON/OFFケーブルにて可能 <※16> 単体動作時、並列運転の場合は最大値等が変わります。
ご注意/ZXシリーズは高周波スイッチング方式を使用しているため、電波暗室、シールドルーム内でのご使用には適しません。
※改良にともない、製品の仕様、外観形状など、おことわりなしに変更することがあります。
