【ソフト・ドライバー】直流電源　制御ソフトウェア LinkAnyArts-SC

2019年3月販売終了(後継機種はLinkAnyArts-SC2)

LinkAnyArts-SC

直流電源コントロールソフトウェア

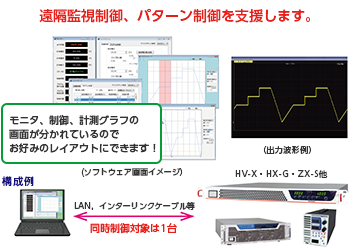

本ソフトウェアは、高砂製作所の直流電源を、任意のプログラムに従って電源出力を変動させる「プログラム制御」と、一定の電源出力を行う「定値制御」に対応します。
パソコンとケーブルを用意すれば、ソフトウェアから簡単にイメージ通りの電源制御が
できます。

バージョンアップはこちら

ご注意：ZX-S LANタイプとLinkAnyArts-SCをHUBを経由せず、直接つなぐ場合、LANケーブルはクロスケーブルをご用意ください。（ストレートケーブルは繋がりません）

特長
アプリケーション例
仕様
無料トライアル

特長

接続した電源をソフトウェアで自動認識するため、ユーザーがパラメータの入力範囲を意識する必要がありません。
シンプルなユーザーインターフェースで、どなたでもかんたんに操作できます。
計測したデータをハードディスクに保存できるので、別途計測機器を用意する必要がありません。
作成したパターン運転データはファイルとして保存できるので、複雑な試験内容を都度入力する必要がありません。

アプリケーション例

二次電池充電
インバータ直流入力変動試験
コンバータ入力変動試験
デバイスの信頼性評価試験

・・・など。

仕様

機能　・　名称			LinkAnyArts-SC ZX	LinkAnyArts-SC HX2G	LinkAnyArts-SC RX	LinkAnyArts-SC KX	LinkAnyArts-SC TC911	LinkAnyArts-SC HV-X	LinkAnyArts-SC RZ-X
希望販売価格（円・税抜）			\60,000
型名			LA-2933	LA-2960	LA-3070	LA-3098	LA-3099	LA-3106	LA-3275
対応機種			直流電源 ZXシリーズ ZX-Sシリーズ	直流電源 HXmk2シリーズ HX-Gシリーズ	直流電源 RXシリーズ	直流電源 KXシリーズ KX-Sシリーズ	直流電源 HXシリーズ FXシリーズ EXシリーズ	直流電源 HV-Xシリーズ	直流電源 RZ-Xシリーズ
インターフェース			LAN※1 / RS-232C	LAN※2 / RS-232C	LAN / RS-232C	LAN※2 / RS-232C	LAN※3 / RS-232C※3	LAN
制御	定値制御	出力設定	電圧 / 電流 / (内部抵抗※4)		電圧 / 電流 / 内部抵抗	電圧 / 電流		電圧 / 電流 / (電力※5)	電圧 / 電流 / 電力
	プログラム制御	出力設定	電圧 / 電流					電圧 / 電流 / (電力※5)	電圧 / 電流 / 電力
	プログラム制御	制御内容	ステップ / スイープ / OUT OFF
ビューア	プログラム制御データビューア		電圧 / 電流プログラム波形表示					電圧 / 電流 / 電力プログラム波形表示
	リアルタイムビューア		電圧 / 電流計測値波形表示					電圧 / 電流 / 電力計測値波形表示
	リアルタイムビューア		更新周期1秒間隔
出力停止条件			過電圧保護 / 過電流保護 / 上限電圧 / 下限電圧 / 上限電流 / 経過時間						－
ソフトウェアリミッター※6			電圧 / 電流					電圧 / 電流 / 電力
外部データ保存			プログラム制御データ / 計測データ(1秒周期)
外部データ保存			FUNCTION設定データ			－		FUNCTION設定データ
その他機能			FUNCTION設定変更			－		FUNCTION設定変更
			並列接続対応			－	並列接続対応		直列・並列接続対応
			マルチ接続構成対応 ※7		－	マルチ接続構成対応 ※7		－
			複数台一括出力切り替え ※8		－	複数台一括出力切り替え ※8	－
動作環境			Microsoft Windows 7 (32bit/64bit)、Microsoft Windows 8.1 (32bit/64bit)、 Microsoft Windows 10 (32bit/64bit)

※ 1：LAN はZX-N タイプの使用, 若しくはTC-L2S( 別売り) を使用しての接続に対応
※ 2：LAN はTC-L2S( 別売り) を使用しての接続に対応
※ 3：通信ボード搭載の装置にTC-911(A/B/F) を接続し、通信機能を付与する必要。また、LAN 接続を行う場合は別途TC-L2Sが必要
※ 4：内部抵抗はオプション搭載の装置にのみ対応
※ 5：電力設定は定電力オプション搭載の装置にのみ対応
※ 6：定値制御、プログラム制御の設定値の入力に対し、任意の閾値を設定できます
※ 7：マルチ接続構成では同時に制御できるのは1 台(任意選択の1アドレス)に対してのみ可能
※ 8：マルチ接続構成で繋がっている全ての装置に対して、出力のON/OFF を一括に設定可能

LinkAnyArts は株式会社高砂製作所の登録商標です。
Microsoft、Windowsは、米国Microsoft Corporation.の米国およびその他の国における登録商標です。

動作確認済みRS-232C用インタリンク・クロスケーブル

サンワサプライ株式会社　KR-LKシリーズ
エレコム株式会社　C232R-9シリーズ

動作確認済みUSB-232C変換器

株式会社バッファロー（BUFFALO INC.）　BSUSRC0610BS

動作確認条件：: Windows10 64bit Pro バージョン1909

: LinkAnyArtsシリーズを24H連続動作

※必ずしもお客様環境での動作を保証するものではありません。
USB-232C変換器へのお問い合わせはメーカーへお願いいたします。

カスタム対応

有償にてお客様のご要望に応じたカスタマイズが可能です。お気軽にご相談ください。

無料トライアル

試用版ソフトウェアは、
インストールから起動回数50回の制限があります。

直流電源コントロールソフトウェアは、LAN経由またはRS-232Cで制御します。HX-Gシリーズ・HXmk2シリーズ・ZX-Sシリーズ・ZXシリーズ・RXシリーズ・KX-Sシリーズ・KXシリーズ、TC-911(HX,FX,EXシリーズ注1)のRS-232CタイプはRS-232Cで制御できます。RS-232Cポートを内蔵していないパソコンの場合は市販のUSB⇔RS-232C変換器を使用してください。またZX-Sシリーズ・ZXシリーズのLAN内蔵タイプやRXシリーズ・RZ-XシリーズなどLAN経由で制御できます。また汎用PIO付LANアダプターTC-L2Sを使用することによりHX-Gシリーズ・HXmk2シリーズ・KXシリーズ・KX-Sシリーズ・TC-911(HX,FX,EXシリーズ注1)もLAN経由で制御できます。

※注1:HX,FX,EXシリーズは、通信アダプターTC-911B/FとAD-DAボードが必要です。

動作環境

Microsoft Windows(R) 7 (32bit版)
Microsoft Windows(R) 8.1、10 (32bit/64bit)

試用版依頼手順

試用版をご希望の方は、お問合せページ(フォーム)より対象製品の製品名とシリアル番号を記載しご請求ください。
※試用版は起動回数50回の制限がありますが、機能制限はありません。

使用許諾条件

試用版ソフトウェアダウンロード依頼する場合は事前に使用許諾条件を必ずお読みください。

LinkAnyArts-SC ZX ver2.0.0.0（LA-2933）をお使いのお客様

LinkAnyArts-SC ZX ver2.0.0.0（LA-2933）以降のバージョンをお使いのお客様において、電源本体の外部接点による入力のしゃ断機能をご利用のお客様は、バージョンアップが必要です。
つきましては、以下のファイルをダウンロードし、バージョンアップをいただくようお願いいたします。

バージョンアップファイル　ダウンロード

※ダウンロードしたZIP形式のファイルを解凍を行い、その中にあるReadme.pdfの内容をご覧の上、
バージョンアップの作業をしていただくようお願いいたします。

LinkAnyArts-SC HX2G ver2.0.0.0（LA-2960）をお使いのお客様

LinkAnyArts-SC HX2G ver2.0.0.0（LA-2960）をお使いのお客様において、電源本体の外部接点による入力のしゃ断機能をご利用のお客様は、バージョンアップが必要です。
つきましては、以下のファイルをダウンロードし、バージョンアップをいただくようお願いいたします。
