環境技術で電力の地産地消を実現 電源機器

RBT,RBT-2シリーズ

二次電池の多種多様な充放電試験に追従

電力回生型　充放電電源

RBT,RBT-2シリーズ
  • 出力電圧：60V～1000V　出力電力：17.5kW～400kW
  • 価格については、お問い合わせください。
特長
高効率な回生技術《特長１》 系統に影響を与えないクリーンな回生電流
《特長２》
高速応答充放電専用電源《特長３》 高信頼性《特長４》
安全機能《特長５》 高速多チャンネルデータロガー《特長６》
CAN/CAN FDをサポート《特長７》 BMU連携機能《特長８》
ユーザー校正機能《特長９》 レジューム機能(復旧機能)《特長10》
恒温槽連携機能《特長11》 パルス補正《特長12》
リップル重畳機能《特長13》 アプリケーションソフトウェア(充放電ソフトウェア)《特長14》
RPSシリーズ

二次電池の特性評価に必要な高速性・高精度・高信頼性を提供

仕様一覧

RBTシリーズの仕様をご確認いただけます。

  • モジュール
  • パック

モジュール用(60V~100V)

×
×
×
形名 RBT60-300Z RBT80-300Z RBT100-300Z
出力仕様 定格 60V 300A17.5kW 80V 300A 17.5kW 100V 300A 17.5kW

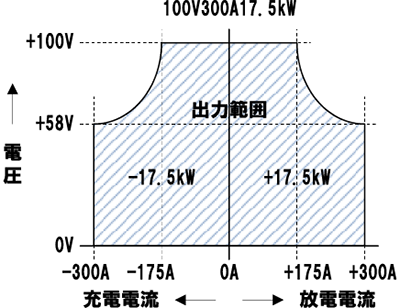

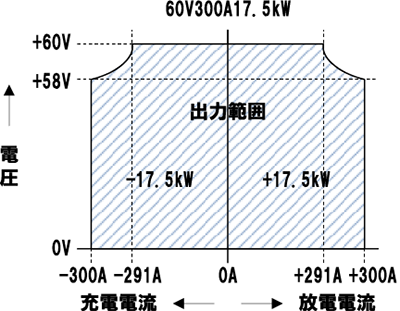

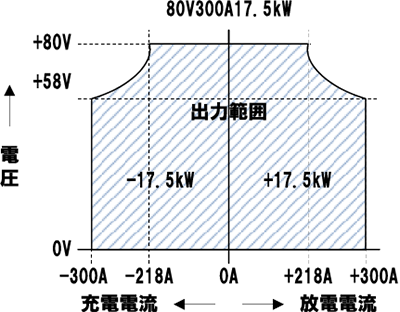

出力範囲
動作モード CC、CP、CC/CV、CP/CV、CV、CCパルス、CPパルス、休止
定電圧
モード(CV)		 設定レンジ 電圧H 60V 80V 100V
電圧L 6V
設定範囲、桁数 電圧H 0.000V ～ 60.600V 0.000V ～ 80.800V 0.000V ～ 101.000V
電圧L 0.0000V ～ 6.0600V
設定分解能 設定レンジ÷60000(d)
設定確度 ±0.1% of レンジ
定電流
モード(CC)		 設定レンジ 電流H 300A
電流L 30A
設定範囲、桁数 電流H 0.00A ～ ±300.30A
電流L 0.000A ～ ±30.030A
設定分解能 設定レンジ÷30000(d)
設定確度 ±0.1% of レンジ
電流応答時間
※定格電流の-90%～+90% の変化に対して		 立上り
時間		 1ms以内 1ms以内 10ms以内
立下り
時間		 1ms以内 1ms以内 10ms以内
定電力
モード(CP)		 設定レンジ 電圧H,
電流H		 17.5kW
電圧H,
電流L		 1.8kW 2.4kW 3.0kW
電圧L,
電流H		 1.8kW
電圧L,
電流L		 0.18kW
設定範囲、桁数 電圧H,
電流H		 0.000kW ～ ±17.535kW
電圧H,
電流L		 0.0000kW ～ ±1.8036kW 0.0000kW ～ ±2.4048kW 0.0000kW ～ ±3.0060kW
電圧L,
電流H		 0.0000kW ～ ±1.8036kW
電圧L,
電流L		 0.00000kW ～ ±0.18036kW
設定分解能 設定レンジ÷30000(d)
設定確度 ±0.2% of レンジ
入力電源 入力電圧 AC200V±10%　3相　50Hz/60Hz
最大消費電流 AC200V時　(AC180V時) 68A　（75A）
ブレーカ容量 100A
使用環境 温度 (湿度) 5～40℃ (20～85%)
その他 塗装色 マンセル5Y7/1
寸法 （幅×高さ×奥行き） ※突起物の寸法は含まず。 750mm×1955mm×1126mm
質量 550kg以下

パック用(600V)

×
×
×
×
×
×
×
×
×
×
×
形名(0V放電ｵﾌﾟｼｮﾝ選択時) RBT600-75
(RBT600-75Z)		 RBT600-150
(RBT600-150Z)		 RBT600-300
(RBT600-300Z)
出力 仕様 定格 (0V放電ｵﾌﾟｼｮﾝ選択時) 600V75A20kW (600V75A18kW) 600V150A50kW (600V150A45kW) 600V300A100kW (600V300A90kW)

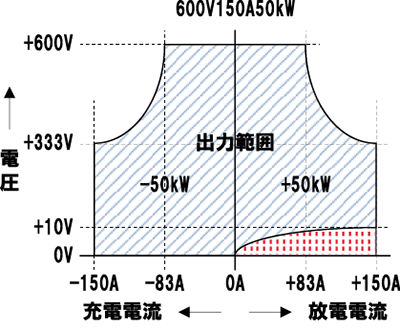

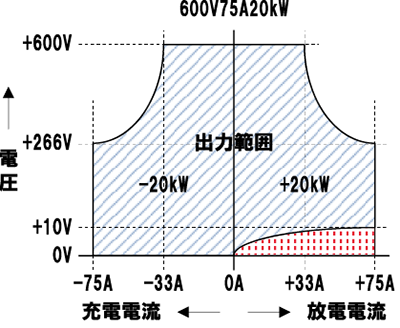

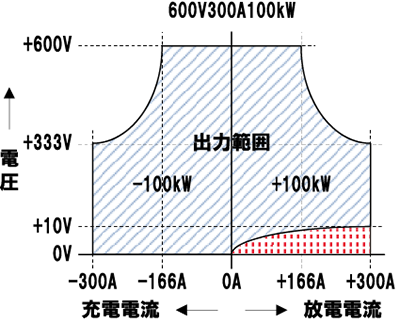

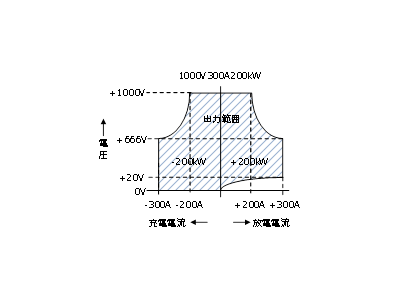

出力範囲 ※は、
0V放電オプション選択時の出力範囲です。
動作モード CC、CP、CC/CV、CP/CV、CV、CCパルス、CPパルス、休止
定電圧
モード (CV)		 設定レンジ 電圧H 600V
電圧L 150V
設定範囲、桁数 電圧H 0.00V ～ 600.60V
電圧L 0.000V ～ 150.150V
設定分解能 設定レンジ÷60000(d)
設定確度 ±0.1% of レンジ
定電流
モード (CC)		 設定レンジ 電流H 75A 150A 300A
電流L 30A ← ←
設定範囲、桁数 電流H 0.000A ～ ±75.075A 0.000A ～ ±150.150A 0.00A ～ ±300.30A
電流L 0.000A ～ ±30.030A ← ←
設定分解能 設定レンジ÷30000(d)
設定確度 ±0.1% of レンジ
定電力
モード (CP)		 設定レンジ 電圧H、
電流H		 20kW (18kW) 50kW (45kW) 100kW (90kW)
電圧H、
電流L		 18kW ← ←
電圧L、
電流H		 11.25kW 22.5kW 45kW
電圧L、
電流L		 4.5kW ← ←
設定範囲、桁数 電圧H、
電流H
(0V放電ｵﾌﾟｼｮﾝ)		 0.000kW ～ ±20.040kW (0.000kW ～ ±18.036kW) 0.000kW ～ ±50.100kW (0.000kW ～ ±45.090kW) 0.000kW ～ ±100.200kW (0.000kW ～ ±90.180kW)
電圧H、
電流L		 0.000kW ～ ±18.036kW ← ←
電圧L、
電流H		 0.000kW ～ ±11.273kW 0.000kW ～ ±22.545kW 0.000kW ～ ±45.090kW
電圧L、
電流L		 0.000kW ～ ±4.509kW ← ←
設定分解能 設定レンジ÷30000(d)
設定確度 ±0.2% of レンジ
入力 電源 入力電圧
（AC200V入力オプション時）		 AC200V±10%　3相　50Hz/60Hz AC378V～AC462V　3相　50Hz/60Hz
（AC200V±10%　3相　50Hz/60Hz）
最大消費電流 AC420V時(AC378V時) - 81A（90A） 161A（179A）
ブレーカ容量 - 100A 200A
AC200V時(AC180V時) 72A（80A） 169A（188A） 337A（375A）
ブレーカ容量 100A 200A 400A
使用環境 温度 (湿度) 5～40℃ (20～85%)
その他 塗装色 マンセル5Y7/1
寸法(幅×高さ×奥行き)
※突起物の寸法は含まず [mm]		 750×1955×1126 1500×1955×1126 2250×1955×1126
質量 標準 550kg以下 1,000kg以下 1,350kg以下
①0V放電ｵﾌﾟｼｮﾝ付 600kg以下 1,100kg以下 1,400kg以下
②ｱｯﾌﾟﾄﾗﾝｽ付 - 1,200kg以下 1,750kg以下
①+② - 1,250kg以下 1,800kg以下
