環境技術で電力の地産地消を実現 電源機器

RZ-XAシリーズ

小型・軽量・低価格 高い拡張性/保守性/耐久性を提供

RZ-XAシリーズ

  • 電力:6kW~
  • 電圧:80V
  • 電流:±200A / ±400A / ±600A
  • 価格:1,800,000~(円・税抜)
特長
直流安定化電源という基本に忠実な設計思想 省スペース
高信頼性、耐久性 ズーム機能
双方向直流電源 電力回生技術
フレキシブル接続
直列接続3台/並列接続10台をサポート
直並列接続の自動認識により容量UPを容易に実現
可変スルーレート機能 USBメモリ パターン運転
WEBブラウザ 操作性向上
内部抵抗可変機能 安全性
LinkAnyArts-SC2
(パターン運転、計測ソフトウェア)


メイン機能
  • ズーム
  • スルーレート
  • 内部抵抗
  • 外部アナログモニタ絶縁
  • 外部アナログモニタ制御
  • シーケンス
  • 校正
  • スイッチングレギュレータ
  • 並列10台
  • 直列3台
  • 回生
  • SC2
  • 通信

※1:直並列接続で最大20台まで

※アイコンをクリックすると、各機能の詳細を御覧いただくことができます。

特長1直流安定化電源という基本に忠実な設計思想

シンプルをコンセプトに安定化電源に求められている出力の高安定化に重要な、過渡応答性、ノイズ特性などについて業界トップクラスを実現しました。

特長2省スペース

本体の高さを従来機種(RZ-X)と比べ約60%削減!これにより、ラック実装時の省スペース化が図れます。

省スペース

特長3高信頼性、耐久性

周囲温度50℃でのフルパワー運転や2年間の製品保証など、高い耐久性を提供します。

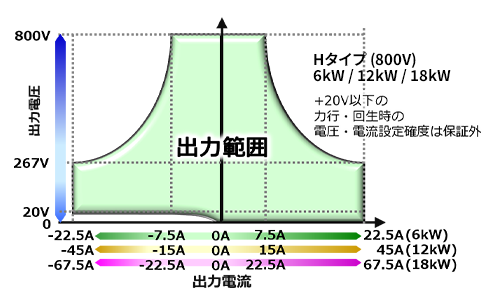

特長4ズーム機能

最大電力の範囲で出力電力を可変できます。これにより固定レンジ電源複数台カバーができます。
また、出力制限(リミット)機能により、出力電圧、出力電流、出力電力の制限ができます。

ズーム機能

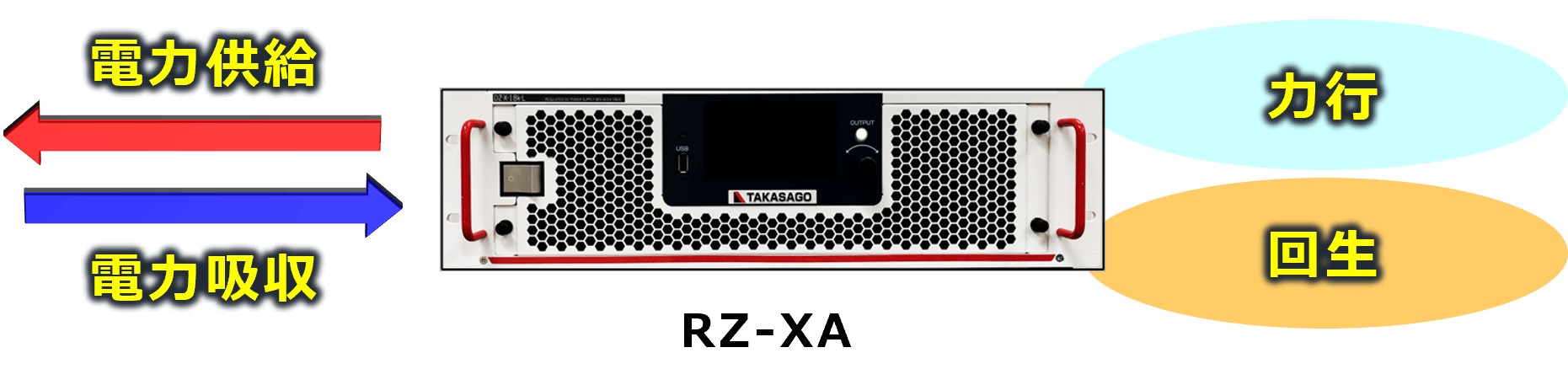

特長5双方向直流電源

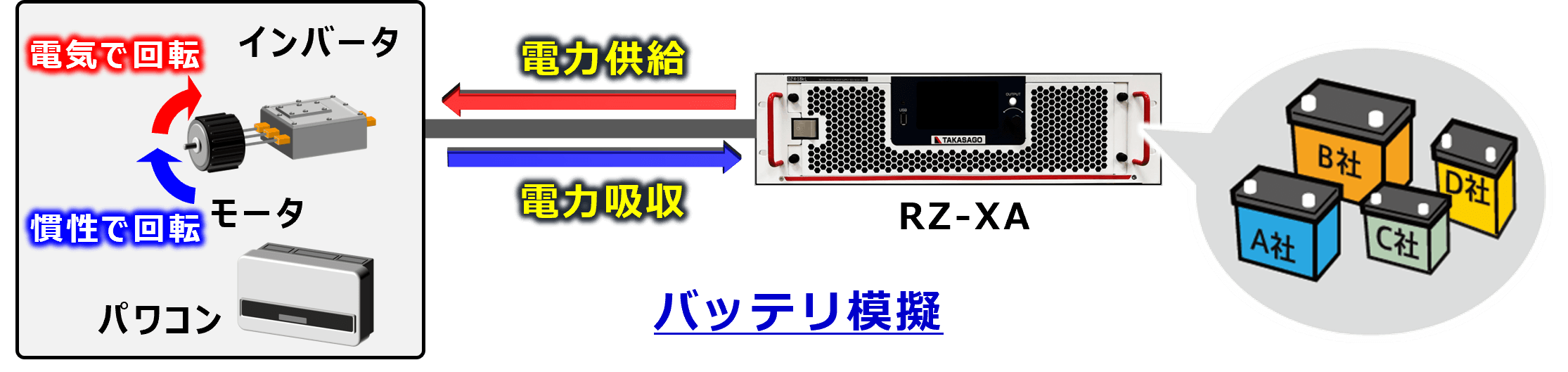

電力供給(力行)+電力吸収(回生)機能を併せ持つ双方向の直流安定化電源です。バッテリの模擬他、双方向に電力を流す試験にご利用できます。

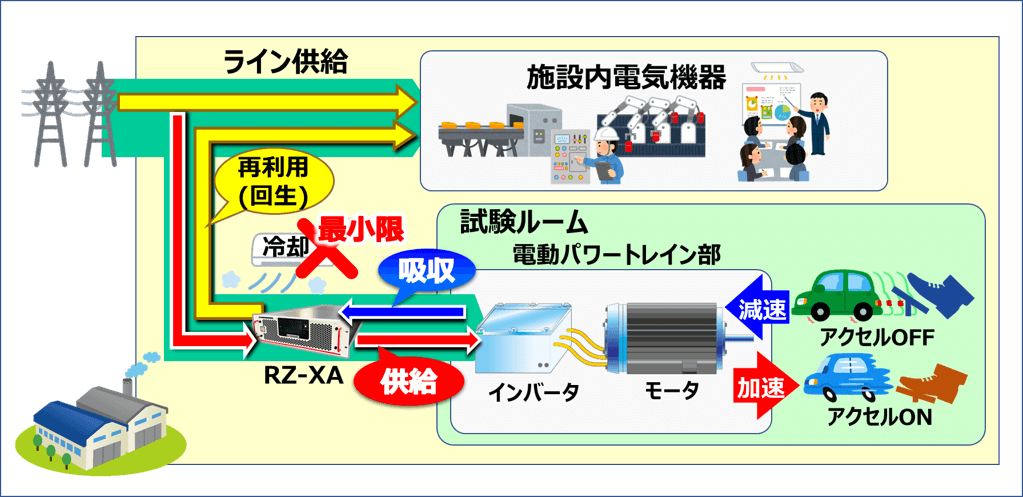

特長6電力回生技術

吸収した電力を電力系統で再利用し、電力使用量の抑制、放熱用設備のコスト削減を実現、カーボンニュートラルに貢献します。

電力回生技術

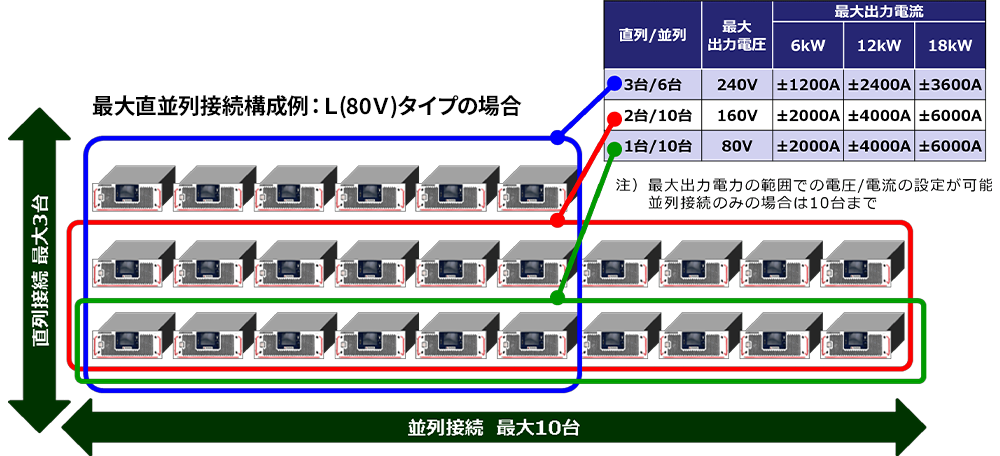

特長7フレキシブル接続 直列接続3台/並列接続10台をサポート

直並列接続により最大電力360kWまで出力が可能(RZ-XA-18kWーL 20台 構成時)
また、並列接続のみ同一電圧帯機種(RZ-XA-6kW-L/12kW-L/18kW-Lシリーズ)での混在接続可能

フレキシブル接続

特長8直並列接続の自動認識により容量UPを容易に実現

直並列ケーブル(別売)で接続することにより、直列/並列接続状態と台数を自動認識し、マスター機より複数のRZ-XAを一括してコントロールすることができます。
なお、同一電圧帯機種(RZ-XA-6kW/12kW/18kW-Lシリーズ)であれば混在可能です。

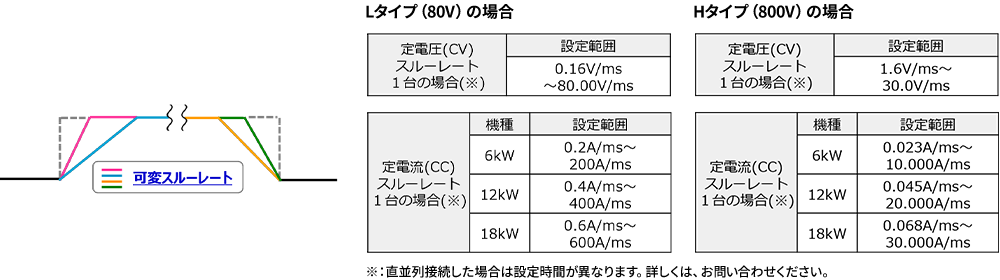

特長9可変スルーレート機能

定電圧(CV)動作や定電流(CC)動作による上昇率、下降率を独立設定し変化させることができ、オーバーシュートなどのような急激な変化を抑制したり、徐々に可変させた場合の評価など、色々さまざまなシーンでご利用できます。

特長10USBメモリ パターン運転

本体内メモリによる単体のパターン運転(5行)の他、USBメモリ接続によるパターン運転(700万行)をサポートしました。これにより、PCなどの周辺機器不要で、長時間の評価試験などにご利用できます。
また、あらかじめ、複数のUSBメモリにそれぞれ異なる試験データを入れておくことにより、USBメモリを差し替えることで、異なる試験の準備を簡単に行えます。

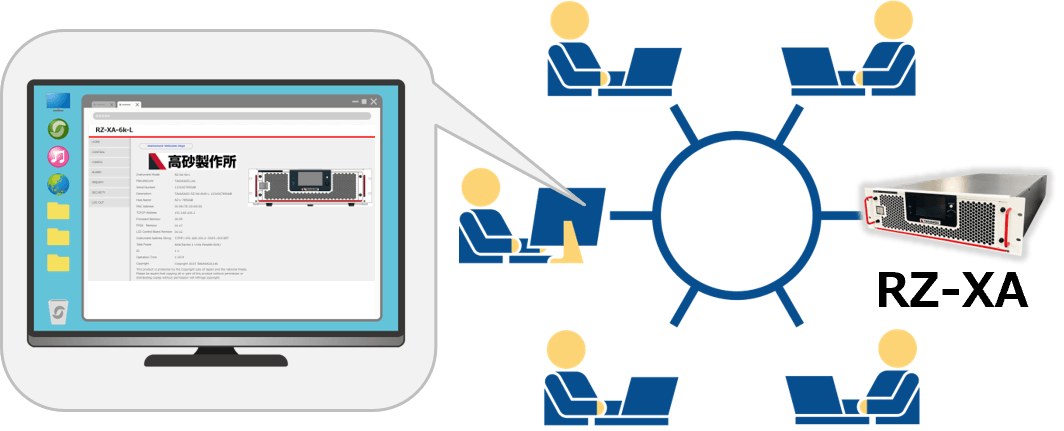

特長11WEBブラウザ

・設定、出力制御、パターン運転制御、出力モニタ、稼働時間等の装置情報
・ネットワーク上で本体にアクセスできる環境であれば、どこからでも実行可能

特長12操作性向上

タッチパネルとダイヤル操作の2つに集約(出力ON/OFFボタンを除く)
これにより、操作性、視認性が大きく向上しました。

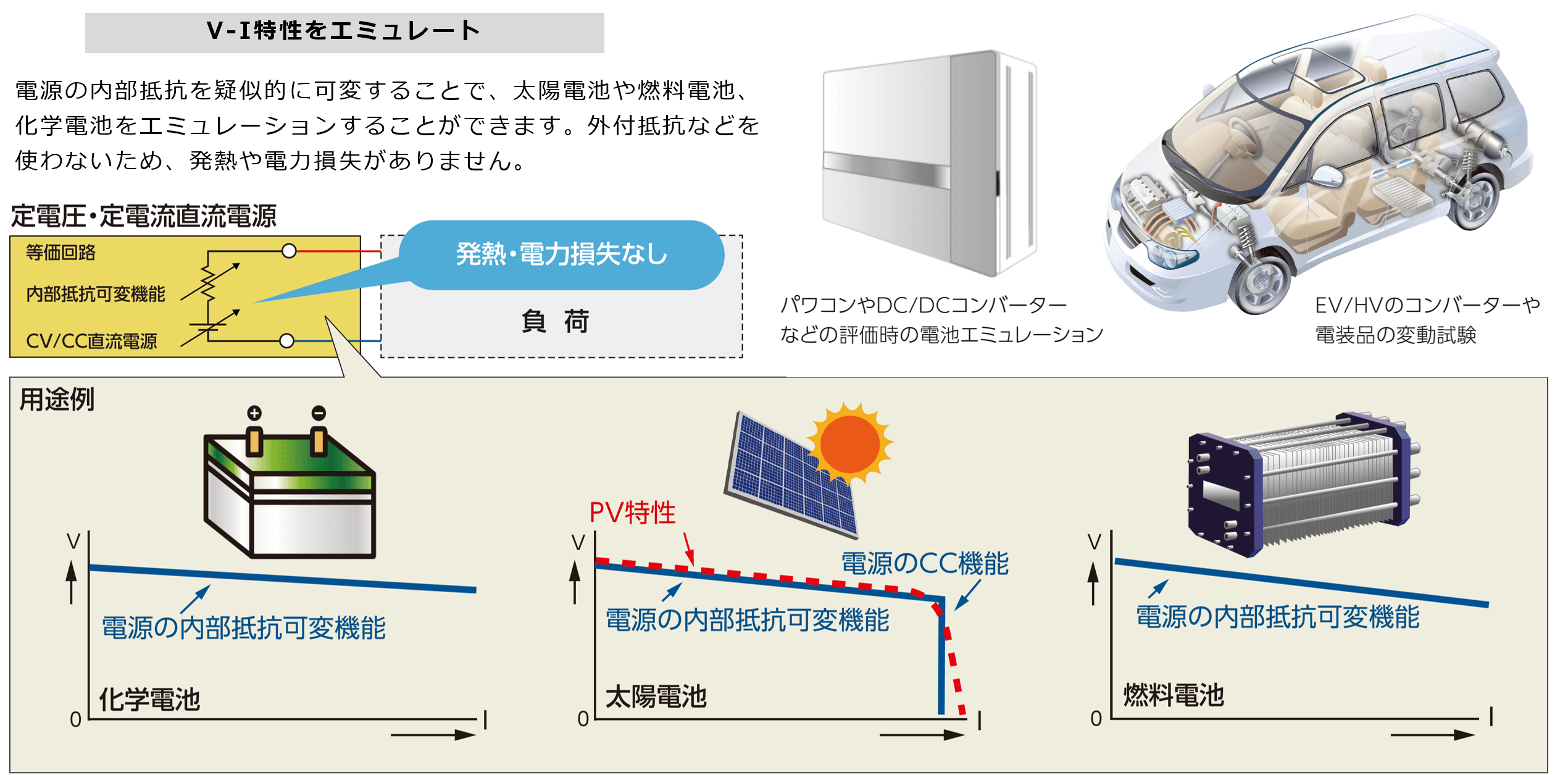

特長13内部抵抗可変機能

内部抵抗可変機能は、電池に近い出力特性を再現できます。
注意:直線的な動作に限ります。過渡的な現象の近似には適しません。

特長14安全性

過電圧・過電流・過温度の検出、その他アラーム検出やアラーム履歴、画面ロックの他、非常停止ボタンボックス(オプション)をサポートしています。

特長15LinkAnyArts-SC2(パターン運転、計測ソフトウェア)

PCより本体内の各種設定、出力制御・モニタ・パターン運転、リアルタイム計測を行うことができます。
