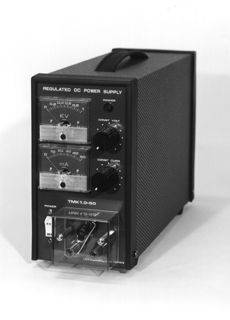

高電圧直流電源 TMK1.0-50形

～Product information～



メイン機能
  • シリーズレギュレータ

※アイコンをクリックすると、各機能の詳細を御覧いただくことができます。

【高圧電源・TMK1.0-50形】

2024年12月販売終了

小形ハイボルテージ 直流高圧　定電圧／定電流電源

直流高圧（高電圧）高精度・低リップル小型の定電圧/定電流(CV/CC)直流電源
シリーズレギュレター方式

特長

  • 高精度・低リップルで安全装置は実績のあるオートマチックＶＣリミッタを採用した直流　高電圧電源です。

アプリケーション

  • ラボユースに…
  • フォトマルチプライヤーに…
  • コンデンサー、電子部品に…

仕様

仕様 内容
出力電圧範囲（kVDC） 0～1
出力電流範囲（mADC） 0～50
定電圧安定度 0.01%+5mV以下(入力または負荷の全変動に対して)
定電圧リップル(r.m.s) 5mＶ以下
定電流安定度 5mA以下 Typical
定電流リップル(r.m.s) 50/Z mA(Zは50Hzにおける負荷インピーダンス）
入力電源 100VAC±10% 50/60Hz 1φ
最大入力電力(約VA） 200
出力極性 正（+）、負（-） 任意接地可能
冷却方式 自然空冷
動作環境 温度 0～40℃、湿度10%～90%（凍結、結露、腐食性ガスのないこと）
保護装置 オートマチックVCリミッター 、トランスに温度ヒューズ巻き込み
設定つまみ回転数 電圧、電流とも10回転
寸法本体（最大値）㎜ 100W×180(188)H×290(310)D
重量（約）㎏ 5.5
形状 TM-L

オプション

品名 形名 仕様 外観
 ラックマウントホルダ  RH-TM  JIS版
 RH-TM（EIA）  EIA版 ー
 ブランクパネル  RB-TM  -
